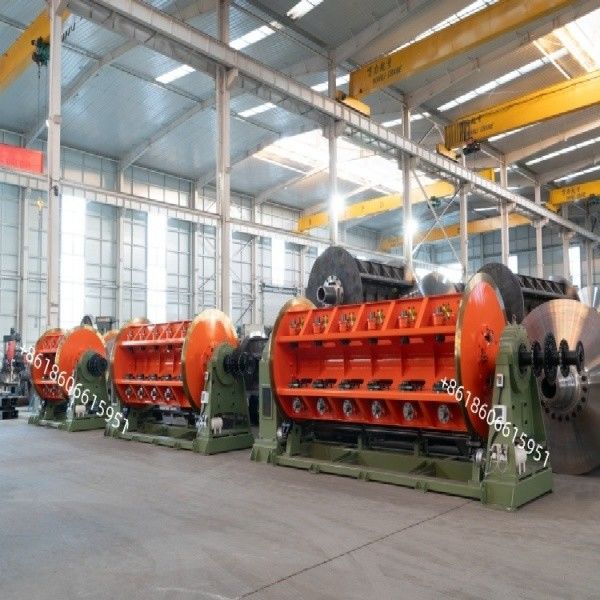

ACSR AAC ve Daha Fazla MMI PLC Kontrolü için Sert Stranding Makinesi JLK500 1.2-5mm Diametresi 50mm Maksimum Stranded Diametresi 88-200r/min RPM 49-978mm St

ACSR AAC ve Daha Fazla MMI PLC Kontrolü için Sert Stranding Makinesi JLK500 1.2-5mm Diametresi 50mm Maksimum Stranded Diametresi 88-200r/min

1. Uygulama:

Bu makine esas olarak ACSR,AAC,etc gibi, stranding sektör ve yuvarlak iletkenler için kullanılır

Açıklama

1. Sert tip kanatlama makinesi, geri dönüşlü kanatlama değildir. Bakır, yuvarlak alüminyum tel, pre-twist sektör iletken ve çelik tel zırhlı kablolar için uygundur.
2. Müşterinin sitesi ve gereksinimlerine göre yan alt ve ön otomatik yükleme mekanizması sağlayın.
3. Gereksinimlere göre gerilimi kontrol etmek için aerodinamik direnç ve elektromanyetik fren sağlamak, gerilimi sabit tutmak.
4. Kafes, zemin şaftı aktarım yapısını benimsiyor, her kafes elektrikli kontrol senkronizasyonu ile bağımsız bir motor tarafından çalıştırılıyor.
5. Makine önceden ayarlamak için MMI + PLC kontrol sistemi ile donatılmıştır stranding pitch, stranding yönü, otomatik
6. Gerginlik tazminatı kontrolü ve hız senkronizasyonu için çekme kapstanı ve alım ünitesi ile.

1. Her ana bileşen için yapısal açıklama ve teknik parametreler

4.1Ø500-Ø630 Merkezi Ödeme Aygıtı

4.1.1 Ödeme makarasının boyutu: PND500- PND630

4.1.2 En fazla yük ağırlığı: 600kg

4.1.3 Sabit ödeme çerçevesi, mekanik sürtünme gerginliği, gerginlik manuel olarak ayarlanabilir, manuel sıkıştırma diski, manuel kaldırma

4.26.12.18bobin ipliğiİzleKafes

4.2.1 Kafesdeki bobin boyutunu ayarlayın:PND500

4.2.2 Bobin boyutunu ayarlayın: Ø500x125x375mm

4.2.3 Dönüş hızı değişikliği: 6 derece

4.2.4 Gerginlik: Mekanik sürtünme kontrolü, manuel ayarlama.

4.2.5 Elektrikli türbin sıkıştırma yapısı, otomatik kilitleme, kullanımı kolay, hızlı ve güvenli. Türbin, konumlandırmada doğru olan ve giyinmesi kolay olmayan rulmanlarla desteklenir.Saklanmak için..

4.2.6 Değişim kutusu, pozitif ve negatif dişli ve nötr dişli ile sert dişli dişlilerden oluşur. Her dişli kutusu, yağlamayı zorlamak için bir yağlama yağı pompası ile donatılmıştır.

4.2.7 En gelişmiş, tek bobinli, nabız kırıcı park koruma cihazı ile donatılmış olan sistem, bobin tamamlandığında veya bağlantısı koptuğunda zamanında durup frenleyebilir.

4.2.8 Çerçeve, CNC lazer kesimi ve boşaltma, genel bükme, yüksek sıcaklıkta kaynatma işlemini, kaynak oluşturduktan sonra, iç gerilimi ortadan kaldırmak ve mekanik performansı artırmak için benimser.ve sonra konsantrikliği sağlamak için büyük bir makine aracı ile işlenir., istikrarlı çalışma, yüksek mekanik dayanıklılık ve uzun süreli deformasyon..

4.2.9 Her kafesin ön ucunda tek tel önceden yapım cihazı.

4.2.10 Çok noktalı senkronizasyon ve hızlı frenlemeyi sağlamak için pnevmatik fren cihazı kullanılmalıdır.

4.3 Kapatma tel matkap tutucusu ve Döner sıkıştırma

4.3.1Kapalı kablo tabanı ve kompakt tutucu aynı taban üzerine monte edilir.

4.3.26. Kafes tek kombinasyon hattı cihazı ile donatılmıştır.

4.3.3.12 ve 18 kafesleri, döner kompakt bir cihazla

4.3.4. Döşeme kapanış döşeme tabanının iç boşluk boyutu 90x90mm

4.3.5. Düzenebilir kapanış öge koltuğu mesafesi 300mm

4.4Ø2000 çift tekerlekli kapstan

4.4.1Traksiyon tekerleğinin çapı: Ø2000mm

4.4.2 Tekerlekler:6

4.4.3 En yüksek çekiş doğrusal hızı: 60m/dakikada

4.4.4 çekiş hızı değişikliği:36 derece

4.4.5 İki çekiş tekerleğini, çekişi etkili bir şekilde artırmak için büyük modüllü çift dökme çelik dişlilerle çalıştırmak.

4.4.6 Ayrı kaydırma sistemi ve yavaşlama sistemi, kolay çalıştırma ve bakım için 36 vitesli vites kutusu.

4.4.7 Çekim aksı, mekanik dayanıklılığı ve istikrarını büyük ölçüde artıran iki ucunda da sabitlenmiştir.

4.4.8 Büyük ölçekli tahrik dişlileri montaj sonrası eşit ağırlık ve statik denge sağlamak için içeriden ve dışarıdan işlenir.

4.4 Mekanik metre sayacı

4.4.1Mekanik yapının metre sayıcısı, telin yay üzerinden sıkıştırılması için doğrusal ray rulmanına yatay olarak yerleştirilen iki yarım metrelik rulodan oluşur.İki yuvarlak serbestçe hareket edebilir ve kablo boyutunu uyarlanabilir şekilde ayarlayabilirGiriş ve çıkış rehber rulolarla donatılmıştır.

4.4.2- Metre tekerleğinin çevresinin 500 mm olduğunu.

4.4.3En fazla metre uzunluğu 9999 M'dir.

4.4.4- Meter sayacının mekanik sayaç sayımı ve elektronik sayaç sayımı fonksiyonu vardır.

4.5Ø2000 Traverse ile uç şaftı tipi alım

4.5.1 Alıcı bobin boyutu:PN1000-PN2000

4.5.2 En fazla yük ağırlığı:12T

4.5.3 En yüksek çap: Ø50mm

4.5.4 En yüksek alım hızı: 60m/dakika

4.5.5 Motor gücü:5.5KW ((AC)

4.5.6 Son şaft yapısı, motor kaldırma, elektrikli açma ve kapatma; güvenlik koruma cihazı ile donatılmıştır.

4.5.7 Alıcı tork motoru ve yavaşlama sistemi direk olarak sütun kaydırma hızına monte edilir, böylece etkin bir şekilde yer tasarrufu ve arıza oranı azaltılır.

4.5.8 Ayrı bir motorla çalıştırılır ve alım hızını takip etmek için endüktif vida ile düzenlenir.ve otomatik olarak elektrikli kontrol ile tersine döndürülür.
