Kompakt Kondüktör Yapma Makinesi Sert Çerçeve Çizgi Makinesi JLK400/6+12

Name: Kompakt Kondüktör Yapma Makinesi Sert Çerçeve Çizgi Makinesi JLK400/6+12
Brand: Beyde Trading Co.,Ltd
SKU: 400/1+6+12
Availability: InStock

Ürün Ayrıntıları

Menşe yeri: Çin

Marka adı: Beyde

Sertifika: CE

Model numarası: 400/1+6+12

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1 set

Ambalaj bilgileri: Güvenlik konteynerinin ambalajı

Teslim süresi: 90 gün

Ödeme koşulları: L/C, D/A, D/P, T/T

Yetenek temini: 200 takım/yıl

En İyi Fiyatı Bulun

Ürün Ayrıntıları

Ürün Tanımı

Ürün Ayrıntıları

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Compact Conductor Making Machine, Rigid Frame Stranding Machine, Conductor  Stranding Machine


Giriş kablosu diyalogu:	Φ1.0-φ5.0mm.	Çekiş hattı hızı:	61 m/dakika
Voltaj:	220V/380V	Bobin çapı:	500mm
İleç al.:	Φ1250-2500mm	Pitch aralığı:	kademesiz
doğrusal hız:	61 m/dak	ırgat çarkı:	1600mm
Tahrikli Motor:	55KW	İletişim:	Ayrı Motorlu
Ödeme Boyutu:	1600mm veya kablo boyutuna göre	Bitmiş Dia:	25 mm
Büküm yönü:	S / Z İsteğe bağlı	Yönlendirme:	kullanıcı tarafından karar verilir

Giriş kablosu diyalogu:	Φ1.0-φ5.0mm.
Çekiş hattı hızı:	61 m/dakika
Voltaj:	220V/380V
Bobin çapı:	500mm
İleç al.:	Φ1250-2500mm
Pitch aralığı:	kademesiz
doğrusal hız:	61 m/dak
ırgat çarkı:	1600mm
Tahrikli Motor:	55KW
İletişim:	Ayrı Motorlu
Ödeme Boyutu:	1600mm veya kablo boyutuna göre
Bitmiş Dia:	25 mm
Büküm yönü:	S / Z İsteğe bağlı
Yönlendirme:	kullanıcı tarafından karar verilir

Ürün Tanımı

Kompakt Kondüktör Yapma Makinesi Sert Çerçeve Çizgi Makinesi JLK400/6+12

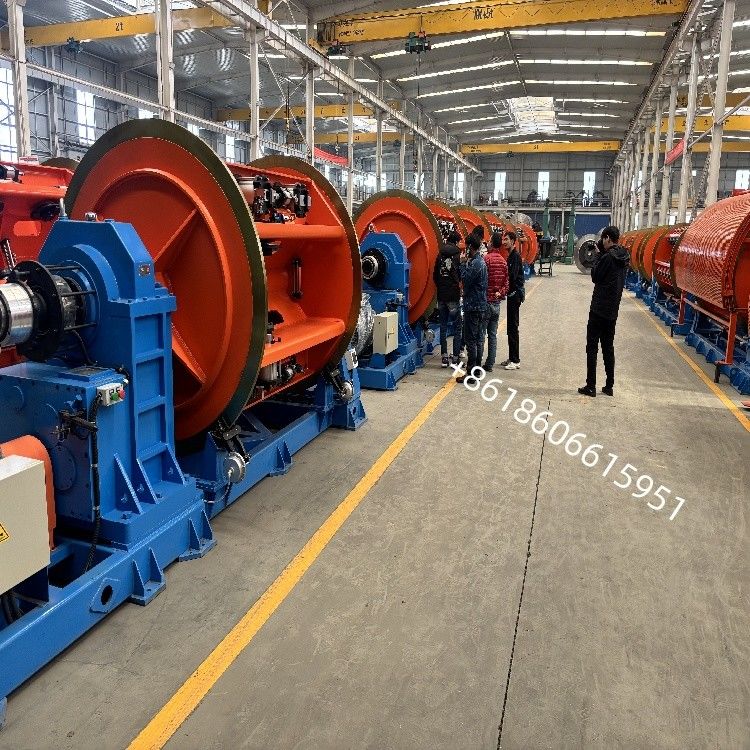

Kompakt Kondüktör Yapma Makinesi Sert Çerçeve Çizgi Makinesi JLK400/6+12 0

Uygulama

1+ 6+ 12 büyük uzunluklu çıplak alüminyum, çıplak bakır tel, çelik çekirdeği alüminyum iplik tel ve alüminyum alaşım tel, sektör şeklindeki iletken iplik ve pres üretimi için uygundur.yuvarlak iletkenler, çizim ve baskı ve özel şekilli iletkenler.

1Yüksek sıkıştırılmış iletken.
2. Prespiral / düz sektör şeklinde / Milliken ileticisi
3Üst kondüktör ACSR/AAAC/AAC
4. önceden şekillendirilmiş tel (TW) üst kondüktör
5Elektrik kablolarının bakır taraması

- Hayır.	Parçalar	Özellikleri
1	Tek tel çapı	Φ 1.2 - Φ 5.0mm
2	En fazla kanatlı çapı	Φ25mm
3	Kafesin en yüksek dönme hızı	6B:210RPM 12B:190RPM
4	Kapstan tekerleğinin çapı	F1600mm
5	Merkezi ödeme bobini	F630mm
6	Kafesli ödeme bobini	F4000mm
7	Alıcı bobin	F800mm- F1600mm
8	Ana motor gücü	55KW,AC,380V,50Hz
9	İskele atış aralığı	50-600mm adımsız
10	Makinenin merkezi yüksekliği	1000 mm

Sert çerçeve tipi makine genel bilgileri
Sert çerçeve tipi makineler, kabuk tipindeki yayılma makinelerinin bir varyantıdır, çünkü bobinlerdeki iş parçası doğrudan yayılma standlarına monte edilir.Bu da teknolojiyi çok basitleştirir.Torsiyon bölümünde, tel ile ödemeler bobinleri dönme eksenine mümkün olduğunca yakın 3 sırada düzenlenir, bu dönme hızını 180-350 rpm'ye yükseltmenizi sağlar.

Sert çerçeve türü hatları, güç kablolarının yuvarlak ve sektörel (profilli) çekirdeklerini bağlamak için kullanılır.

Bu türden daha karmaşık hatlar da vardır. Merkezi ödeme cihazı olarak daha sık bir kantilever tipi pasif ödeme makinesi kullanılır.ve gerekirse ek büyük bir ödeme cihazı ile de donatılmıştır..

Bir sütun tipi veya portal tipi alıcı makine alıcı cihaz olarak kullanılabilir.

- Hayır, hayır.	Parçalar	miktarı
1	Φ 630 mm El ile kullanılabilir.	1 set
2	400/6+12 Bobbin kafesleri	1 set
3	Her kafes için yan yükleme sistemi	1 set
4	Kablolu kalıp standı	1 set
5	Kablo ile bağlanmış ve kablo ile sıkıştırılmış kalıp standı	1 Grup
6	Meter sayacı	1 set
7	Φ1600mm Çift kapstan tekerlekleri	1 set
8	Φ1600mm Sütun tipi alım travesi ile	1 set
9	Nakil sistemi	1 set
10	Elektrikli kontrol sistemi	1 set
11	Güvenli çit	1 set

Kompakt Kondüktör Yapma Makinesi Sert Çerçeve Çizgi Makinesi JLK400/6+12 1

Kompakt Kondüktör Yapma Makinesi Sert Çerçeve Çizgi Makinesi JLK400/6+12 2

Kompakt Kondüktör Yapma Makinesi Sert Çerçeve Çizgi Makinesi JLK400/6+12 3

Kompakt Kondüktör Yapma Makinesi Sert Çerçeve Çizgi Makinesi JLK400/6+12 4

Kompakt Kondüktör Yapma Makinesi Sert Çerçeve Çizgi Makinesi JLK400/6+12 5
