Ürün Ayrıntıları
Place of Origin: China
Marka adı: Beyde
Sertifika: CE
Model Number: 630/61
Ödeme ve Nakliye Şartları
Minimum Order Quantity: 1 set
Packaging Details: Safety container packing
Delivery Time: 90 days
Payment Terms: L/C, D/A, D/P, T/T
Supply Ability: 200 set/year
Finished Cable Diameter: |
55mm |
Power: |
55kw |
Lay Length: |
stelpless adjust |
Capstan Wheel: |
2000mm |
Tension: |
merchanic |
Machine Speed: |
230 RPM |
Bobbin Diameter: |
630mm |
Operating: |
Semi-automatic |
Driving: |
Electric |
Cable Diameter Range: |
1-5mm |
Option Function: |
Armoring/stranding |
Inverter: |
Danfoss |
Finished Cable Diameter: |
55mm |
Power: |
55kw |
Lay Length: |
stelpless adjust |
Capstan Wheel: |
2000mm |
Tension: |
merchanic |
Machine Speed: |
230 RPM |
Bobbin Diameter: |
630mm |
Operating: |
Semi-automatic |
Driving: |
Electric |
Cable Diameter Range: |
1-5mm |
Option Function: |
Armoring/stranding |
Inverter: |
Danfoss |

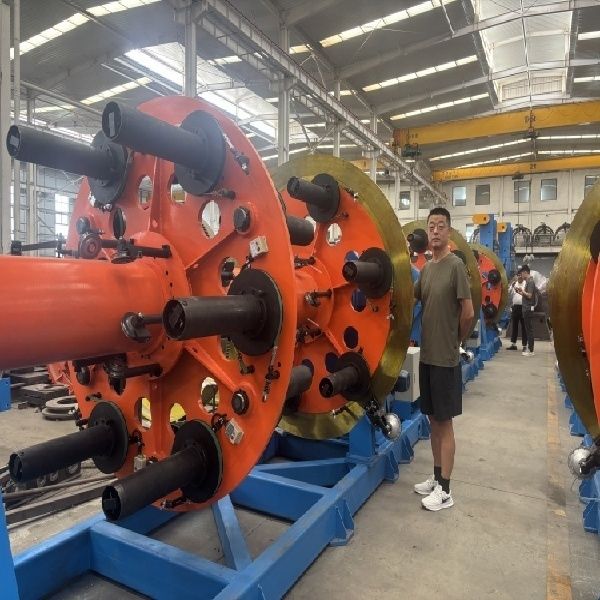

Yüksek Hızlı Kablo Çaplama Makinesi Davul Çaplama Makinesi
1Uygulama
Teknik yenilik ve optimize edilmiş tasarım sonucu, döngü hızı kapalı kapaklı kapaklı bakır iletken, alüminyum iletken,ve geri bükülmeden alüminyum iletkenli çelik (ACSR)Bir sıkıştırıcıyla donatılmış, ayrıca yuvarlak, yarı yuvarlak ve sektör şeklindeki bakır iletken veya alüminyum iletken için de uygulanabilir.
Giriş telinin çapı | Bakır Ø 1.5-Ø 5.0mm | |
Alüminyum Ø 1.8-Ø 5.0mm | ||
En fazla aşırı doz. | Ø 45 mm | |
En yüksek dönüş hızı | 6 bobin | 197r/min (( |
12 bobbin | 178r/min (( | |
18 bobin | 157 r/min | |
24 bobin | 133 r/min | |
Çatlak kafes motor gücü | 6 bobin | 75KW ((AC) |
12 bobin | 75KW ((AC) | |
18 bobin | 75KW ((AC) | |
24 bobin | 75KW ((AC) | |
Stranding pitch ((bir PLC ayarlayın) | 350-1000mm Adımsız ayarlanabilir | |
Çekim hattı hızı | Max 40m/min | |
Capstan motor gücü | 90KW ((AC) | |
Kafes içindeki ödeme bobini boyutu | PND630 | |
Güçlü çift tekerlekli kapstan | Ø 2000mm | |
Merkezi ödeme bobini boyutu | PND500-PND630 | |
Alıcı bobin bobininin boyutu | PN1000-PN2000 | |
Makine merkezi yüksek | 1000 mm |
Model (Sıkı Stranding Makinesi) | JLK-500 | JLK-630 | JLK-710/720 | |
Tek telin çapı | Bakır | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
Alüminyum | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
En fazla kanatlı iletken OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
Sıkışık Atış | 6 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm |
12 Bobbin Kafesleri | 40-719 mm | 51-896 mm | 54-963 mm | |
18 Bobbin Kafesleri | 44-793 mm | 63-1056 mm | 57-1012 mm | |
24 Bobbin Kafesleri | 51-924 mm | 71-1246 mm | 66-1190 mm | |
30 Kırbaçlı Köşeler | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
Dönüş hızı | 6 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min |
12 Bobbin Kafesleri | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
18 Bobbin Kafesleri | 208.5 r/min | 155 r/min | 142.6 r/min | |
24 Bobbin Kafesleri | 179 r/min | 130.1 r/min | 122.3 r/min | |
30 Kırbaçlı Köşeler | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
Kapstan | Kapstan Tekerlek Çapı | 2000 mm | 2000 mm | 2000 mm |
Maksimum çekim gücü | 30 T | 30 T | 40 T | |
Spiral öncesi cihaz | Çıkış | 500-2500 mm | 500-2500 mm | 500-2500 mm |
Motor Gücü | 90-180 KW | 110-180 KW | 130-180 KW | |
Bobbin Boyutu | 500*375*127 | 630*475*127 | 710*530*127 | |
Merkezi Ödeme Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
Alışkanlık Bobbin | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
En yüksek çıkış doğrusal hızı | 69 m/min | 69 m/min | 62 m/min | |
Merkezi Yükseklik | 1000 mm | 1100 mm | 1100 mm |
4.2.1 Kafesdeki bobin boyutu: PND630
4.2.2. Sıkışık kafesin en yüksek dönme hızı:
4.2.3. Stranding kafes motor gücü:
4.2.4. Pitch aralığı:350-1000mm HMI'de Adımsız ayarlanabilir
4.2.5. Stranding kafes sürücü formu: doğrudan bağlantılı bağımsız motor sürücü
4.2.6. Stranding kafes yapısı: entegre
4.2.7Kafes içindeki gerilim biçimi: Kemer tipi mekanik sürtünme gerilimi
4.3.8. Atış tipi kırık tel otomatik durdurma makinesi
4.3.9Yapı biçimi: Düz disk çatal çubuğu yapısı bağımsız bir motor tarafından çalıştırılır, 6 eşit parçaya bölünmüş bükülmüş vücutlarla.Dönüştürme kafesi ön ve arka destekleri iki çift sıra kendi kendine hizalı rulo rulman iki set tarafından desteklenmektedir, bükme kafesinin eksenel taşıma kapasitesini sağlar.
4.3.10Kablo kırılma izleme: DXJ tam otomatik kablo kırılma algılama sistemi, elektrikli anahtar çıkışı, doğru ve güvenilir kullanır.Kablo kesildiğinde veya kullanıldığında zamanında durup frenleyebilir, ve insan-makine arabiriminde gösterme isteği verebilir.
4.3.11Yükleme yöntemi: Kullanıcının atölyesinde kaldırma aygıtı üzerinden yüklenme ve boşaltma, ve tel rulo atılmasını önlemek için bir kilitleme iğnesi ile kilitlenir.
4.3.12Gerginlik şekli: Bir kemer tipi mekanik sürtünme, ve gerginlik boyutu manuel olarak ayarlanabilir.
4.3.13Frenleme şekli: Ana kafese fren, acil durma inersiyasının vites bileşenlerine etkisini azaltmak için disk düz hava sıkıştırma frenini benimser.Programlanabilir bir mantıksal denetleyici (PLC) tarafından koordine edilir, değişken frekanslı motor kontrolörü, fren direnişi, hava basıncı orantılı valfi vb. birlikte tüm makinenin yavaş durmasını, hızlı durmasını, acil durmasını ve diğer işlemlerini tamamlar.
4.3.14Kafesin her bölümünün ön ucunda acil durma, koşma ve bağlantıyı kesme kontrol seçimi gibi kontrol düğmeleri vardır ve kolay çalıştırma için 220V elektrik soketi sağlanır.
4.3.15Tüm makine, insan-makine arayüzünde renkli bir dokunmatik ekranla çalıştırılır ve merkezi olarak programlanabilir bir mantık denetleyicisi (PLC) tarafından koordine edilir ve yönetilir.
4.3.16Koruyucu kapak: Birbiriyle kaynaklı gözenekli levhalardan ve kare borulardan oluşan iki taraflı duvar tipi güvenlik koruyucu ağı benimsiyor. Koruyucu ağ hızlıca çıkarılabilir.
Ana parça markası:
7.1 | rulman markası | (HRB.) |
7.2 | Düşük voltajlı cihaz markası | (Schneider UL sertifikası) |
7.3 | Pnömatik bileşen markası | (AIRTAC UL sertifikası) |
7.4 | Ana tahrik motorunun markası | (WEG UL sertifikası) |
7.5 | Alıcı motor markası | (WEG UL sertifikası) |
7.6 | Değiştiricinin markası | (Innovation UL sertifikası) |
7.7 | Dokunmatik ekran | (Siemens S-200 UL sertifikası) |
7.8 | PLC | (Siemens 12 Inch UL sertifikası) |
7.9 | Bolt sınıfı | 8.8 sınıfı |
7.10 | Tüm elektrikli ve motorlar UL sertifikasını karşılıyor. |
