Sağlam ve Güvenilir: Endüstriyel Sınıfta Sert Büküm Çözümleri

Sağlam ve Güvenilir: Endüstriyel Sınıf Sert Büküm Çözümleri

Tanım

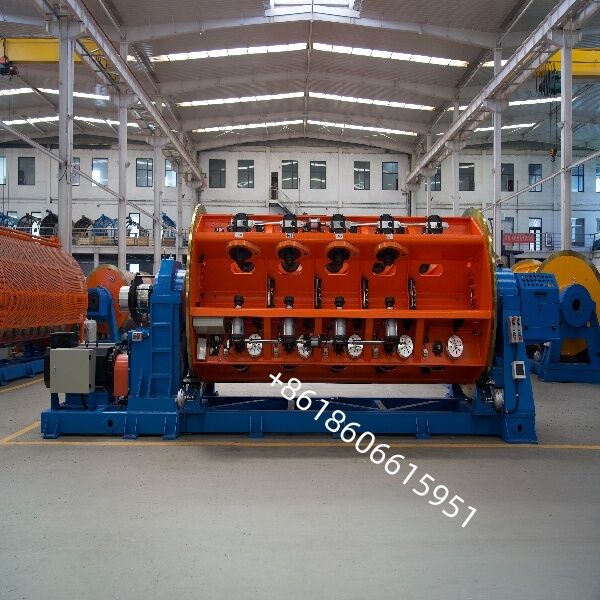

Sert kafes bükücü, güç kabloları için iletken üretimi için mükemmel bir makinedir. Bu büküm, diğer büküm yöntemlerine kıyasla kaliteyi, üretkenliği ve esnekliği birleştirir.
JLK serisi, enerji kabloları için döner makinelerde dünya lideri olan ve önde gelen enerji kablosu üreticilerine 150'den fazla sert kafes teli tedarik eden BEYDE markası altında üretilmiştir.

Rijit kafes büküm ve tarama makinesi, havai kablolar, alçak/orta/yüksek gerilim kabloları, denizaltı kabloları, rüzgar enerjisi kabloları, Milliken segmanları, ACRS kabloları ve ekranlamada kullanılan iletkenlerin üretimine olanak sağlıyor.

Temel Özellikler ve Avantajlar

Yüksek Kapasite ve Büyük Bölüm: Çok sayıda ödeme makarasını barındırabilir, düzinelerce, hatta yüzlerce kabloyu aynı anda bükebilir. Bu, yüksek üretim verimliliği sağlayarak onu özellikle büyük kesitli iletkenlerin ve kablo damarlarının yüksek hacimli üretimi için uygun hale getirir.

Yüksek Yapısal Sertlik:

Sağlam metal çerçeve tasarımı, geniş kesitli, yüksek mukavemetli tellerin bükülmesi sırasında oluşan muazzam tork ve gerilime dayanabilen olağanüstü sağlamlık sağlayarak istikrarlı çalışmayı garanti eder.

Yüksek Büküm Hassasiyeti: Modern sert çerçeve bükücüler hassas tahrik sistemleri, gerginlik kontrol sistemleri ve uzunluk sayaçları ile donatılmış olup, tüm kablolarda eşit büküm uzunluğu, kompakt yapı ve tutarlı gerginlik garanti eder.

Entegre İşlevler: Modern makineler ayrıca ön büküm, arka büküm, çevrimiçi çap ölçümü, doldurma veya bantlama (servis) gibi ek işlevleri de entegre eder.

Boru Şeklindeki Tellerle Karşılaştırma

Sert Çerçeveli Büküm ile başka bir yaygın büküm makinesi olan Borulu Büküm arasındaki ana farklar aşağıdaki gibidir:

Yapı: Sert Çerçeve Bükme Makinesi açık çerçeveli bir yapıyı benimserken, Borulu Strander kapalı borulu bir yapıya sahiptir.

Uygulanabilirlik: Rigid Frame Strander daha çok geniş kesitli, yüksek hızlı ve yüksek hacimli tel ve kablo üretimine odaklanır. Tubular Strander, yüksek esneklik gerektiren (kolay spesifikasyon değişikliği) veya tamamen kapalı bir ortamın gerekli olduğu küçük kesitli üretim senaryoları için daha uygundur.

Ödeme Makaraları:

Rigid Frame Strander, uzun süreli sürekli üretim ihtiyaçlarını karşılamak için genellikle daha büyük ödeme makaraları (örn. PN630, PN800, PN1000) kullanır.

Sertlik:

Sert Çerçeveli Bükümün genel sertliği, Borulu Bükümünkünden önemli ölçüde daha yüksektir.

Yüksek sağlamlığa sahip çerçeve + çoklu makara tasarımına sahip sert çerçeve bükücü, OG/HV güç kabloları ve geniş kesitli çıplak tellerin üretiminde tercih edilen ekipman haline geldi. Teknik özellikleri, yeni enerji kabloları ve UHV iletim iletkenleri gibi ileri teknoloji ürünler için sıkı proses gereksinimlerini karşılar. BEYDE gibi tanınmış kablo ekipmanı üreticileri, çeşitli spesifikasyonlara ve konfigürasyonlara sahip bir dizi sert çerçeve bükücü sunmaktadır. BEYDE'nin ekipmanları, farklı müşterilerin güç kabloları ve çıplak telleri için çeşitli üretim gereksinimlerini karşılayarak güvenilirlik, üretim verimliliği, otomasyon seviyesi ve operasyonel kolaylık açısından belirgin avantajlar sergiliyor.

Sert çerçeve bükücünün birincil işlevi, daha büyük kesitli çok damarlı iletkenler, kablo çekirdekleri veya kablolar oluşturacak şekilde birden fazla bireysel kabloyu (iletken) veya kabloyu belirtilen yön ve döşeme uzunluğuna göre birlikte bükmektir. Temel iş akışı aşağıdaki gibidir:

Hesabı kapatmak:

Merkezinde, birden fazla ödeme makarasıyla (bobinlerle) donatılmış, tipik olarak bireysel kabloları veya şeritleri besleyen gerilim kontrol cihazları içeren bir veya daha fazla sağlam, dönen metal çerçeve bulunur.

Büküm:

Çerçevenin tamamı yüksek hızda dönerek monte edilmiş tüm ödeme makaralarının da onunla birlikte dönmesine neden olur. Eş zamanlı olarak merkezi çekirdek teli (veya kablo çekirdeği) makine ekseni boyunca doğrusal olarak ilerler.

Şekillendirme:

Çerçevenin dönme hareketi ile telin doğrusal ilerlemesinin birleşimi, çevredeki tek tek tellerin, önceden ayarlanmış helis açısında (yani büküm döşeme uzunluğu) merkezi çekirdek üzerinde sıkı bir şekilde bükülmesine neden olur.

Yapmaya başlamak:

Biten bükülü ürün sarma makarasına sarılır.

Şirket gücü

Hebei eyaleti, Hejian'da bulunan BEYDE Co., Ltd, Hejian Hongqi Machinery Inc. tarafından yeniden düzenlenmiştir. 1983 yılında kurulduğundan bu yana, müşterilerimize tasarım, üretim, satış ve hizmet vermek için tüm çabamızı gösteriyoruz. Sert Büküm makinesi, Boru Şekilli Büküm makinesi, Planet Büküm makinesi, Yay Büküm makinesi, Döşeme makinesi, Tambur Twister, Zırhlama makinesi vb. dahil olmak üzere ana ürünlerimiz. Ürünlerimiz tüm dünyada yaygın olarak kullanılmaktadır ve markamız "Hongqi makinesi" Çin'de ün kazanmıştır. Artık tanınmış bir markanın ve bu alanda lider ekip olmanın gururunu yaşıyoruz.
