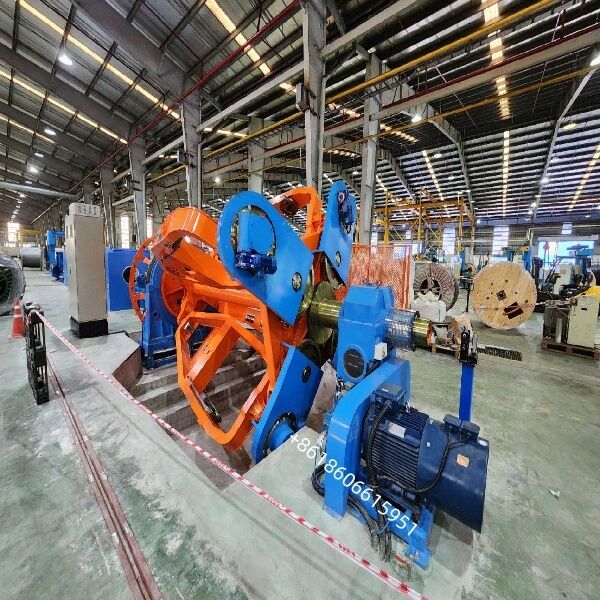

1250/1+4 Kablo Ayarlama Makinesi.

1250/1+4 Kablo Döşeme Makinası | Planet Kablolama Makinesi Üreticisi

Genel Bakış

CLY-1250/1+4 Planet Yerleştirme Makinesi, çok çekirdekli alçak ve orta gerilim güç kablolarının, kontrol kablolarının ve madencilik kablolarının kablolanması/döşenmesi için tasarlanmıştır. Hem yuvarlak hem de sektör şeklindeki çekirdekler (5 damara kadar) için uygundur. Büküm kafesi bir ile donatılmıştır%100 geri döndürme işlevidöşenen kabloda minimum iç gerilimin sağlanması. Hattın tamamı, hassas yerleştirme adımı ve senkronize hat hızı için invertör tahrikli motorlara sahip bir Siemens/Delta PLC + HMI dokunmatik ekran tarafından kontrol ediliyor.

Başvuru

• AG/OG güç kablolarının döşenmesi (PVC, XLPE izolasyonlu)

• Kontrol kablosu ve madencilik kablo düzeneği (2-5 çekirdek)

• Yuvarlak veya önceden spirallenmiş sektör şeklindeki iletkenler için uygundur

• İsteğe bağlı metalik olmayan bantlama (polyester / mika bant) ve çelik tel zırhlama

Temel Özellikler

• ✅Planet büküm kafesi (1 merkezi + 4 yan bobin, PN1250)​ tam geri döndürme özelliğine sahip

• ✅S/Z büküm yönü, yerleştirme adımı PLC aracılığıyla kademesiz olarak ayarlanabilir (300–2500 mm)

• ✅ Yüksek hızlı, düşük titreşimli çalışma için çift destekli geniş yatak yapısı

• ✅ Sektör maçaları için elektrikli bobin sıkma/bırakma, ön büküm fonksiyonu

• ✅ Metalik olmayan sarma başlığı (2 pedli, 500–650 rpm) ve isteğe bağlı çelik zırhla donatılmıştır

• ✅ Uzunluk ölçümlü ve arıza durumunda otomatik durdurmalı pnömatik tırtıl ırgatı

• ✅ Tam güvenlik korumaları: aşırı yük, aşırı hareket, koruma kapısı kilidi, acil durdurma

Genel Bakış

CLY-1250/1+4 Planet Yerleştirme Makinesi, çok çekirdekli alçak ve orta gerilim güç kablolarının, kontrol kablolarının ve madencilik kablolarının kablolanması/döşenmesi için tasarlanmıştır. Hem yuvarlak hem de sektör şeklindeki çekirdekler (5 damara kadar) için uygundur. Büküm kafesi, döşenen kabloda minimum iç gerilim sağlayan %100 geri büküm işleviyle donatılmıştır. Hattın tamamı, hassas yerleştirme adımı ve senkronize hat hızı için invertör tahrikli motorlara sahip bir Siemens/Delta PLC + HMI dokunmatik ekran tarafından kontrol ediliyor.

Başvuru

AG/OG güç kablolarının döşenmesi (PVC, XLPE izolasyonlu)

Kontrol kablosu ve madencilik kablo düzeneği (2-5 çekirdek)

Yuvarlak veya önceden spirallenmiş sektör şeklindeki iletkenler için uygundur

İsteğe bağlı metalik olmayan bantlama (polyester / mika bant) ve çelik tel zırhlama

Temel Özellikler

✅ Tam geri büküm özelliğine sahip planet büküm kafesi (1 merkezi + 4 yan bobin, PN1250)​

✅ S/Z büküm yönü, dizilim adımı PLC aracılığıyla kademesiz olarak ayarlanabilir (300–2500 mm)

✅ Yüksek hızlı, düşük titreşimli çalışma için çift destekli geniş yatak yapısı

✅ Sektör maçaları için elektrikli bobin sıkma/bırakma, ön büküm fonksiyonu

✅ Metalik olmayan sarma başlığı (2 pedli, 500–650 rpm) ve isteğe bağlı çelik zırhla donatılmıştır

✅ Uzunluk ölçümlü ve arıza durumunda otomatik durdurmalı pnömatik tırtıl ırgatı

✅ Tam güvenlik korumaları: aşırı yük, aşırı hareket, koruma kapısı kilidi, acil durdurma

Ürün Adı: Planet Tip Kablo Döşeme Makinası 1250/1+4 (CLY-1250/1+4)

Genel Bakış

CLY-1250/1+4 Planet Yerleştirme Makinesi, çok çekirdekli alçak ve orta gerilim güç kablolarının, kontrol kablolarının ve madencilik kablolarının kablolanması/döşenmesi için tasarlanmıştır. Hem yuvarlak hem de sektör şeklindeki çekirdekler (5 damara kadar) için uygundur. Büküm kafesi bir ile donatılmıştır%100 geri döndürme işlevidöşenen kabloda minimum iç gerilimin sağlanması. Hattın tamamı, hassas yerleştirme adımı ve senkronize hat hızı için invertör tahrikli motorlara sahip bir Siemens/Delta PLC + HMI dokunmatik ekran tarafından kontrol ediliyor.

Başvuru

• AG/OG güç kablolarının döşenmesi (PVC, XLPE izolasyonlu)

• Kontrol kablosu ve madencilik kablo düzeneği (2-5 çekirdek)

• Yuvarlak veya önceden spirallenmiş sektör şeklindeki iletkenler için uygundur

• İsteğe bağlı metalik olmayan bantlama (polyester / mika bant) ve çelik tel zırhlama

Temel Özellikler

• ✅Planet büküm kafesi (1 merkezi + 4 yan bobin, PN1250)​ tam geri döndürme özelliğine sahip

• ✅S/Z büküm yönü, yerleştirme adımı PLC aracılığıyla kademesiz olarak ayarlanabilir (300–2500 mm)

• ✅ Yüksek hızlı, düşük titreşimli çalışma için çift destekli geniş yatak yapısı

• ✅ Sektör maçaları için elektrikli bobin sıkma/bırakma, ön büküm fonksiyonu

• ✅ Metalik olmayan sarma kafası (2 pedli, 500–650 rpm) ve isteğe bağlı çelik zırhla donatılmıştır

• ✅ Uzunluk ölçümlü ve arıza durumunda otomatik durdurmalı pnömatik tırtıl ırgatı

• ✅ Tam güvenlik korumaları: aşırı yük, aşırı hareket, koruma kapısı kilidi, acil durdurma

Ana Teknik Parametreler

Makine Bileşimi (Standart Tedarik)

1. PN1250/1+4 Geri bükümlü Planet Büküm Kafesi — 1 takım

2. Çift Sıralı Kapama Kalıp Tutucusu — 1 set

3. Φ630×2 Metalik Olmayan Bantlama Cihazı — 1 set

4. Mekanik + Elektronik Uzunluk Ölçer Sayacı — 1 set

5. 1600 kg Pnömatik Tırtıl Kapstanı — 1 takım

6. Φ2500 Traversli Portal Tipi Germe — 1 set

7. Tam Elektrik Kontrol Sistemi (PLC + HMI + İnvertör) — 1 set

8. Güvenlik Korkulukları ve Acil Durdurma Cihazı

9. Φ1600 Sütunlu Merkezi Ödeme Standı — 1 set
