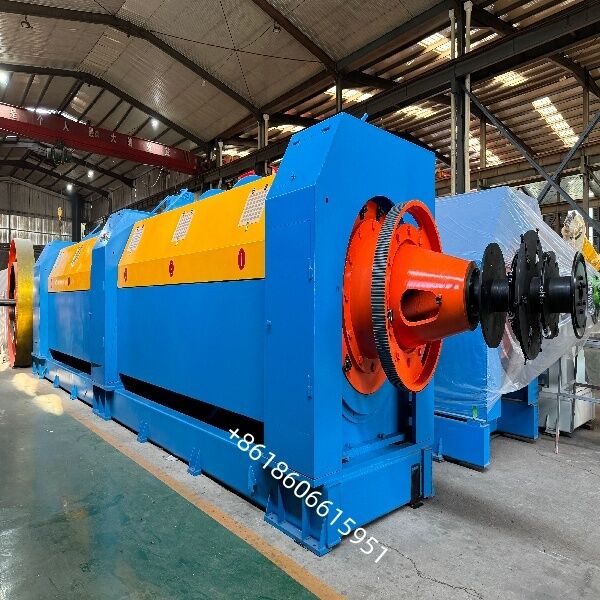

Güney Afrika'ya yüksek kaliteli kablo için yüksek hassasiyetli tüplü iplik
** Ana Uygulama Alanları**
Bu ekipman öncelikle aşağıdaki malzemelerin bağlanması ve kablolaması için kullanılır:
Metal iletkenler: Bakır tel, alüminyum tel ve çelik tel.
Kablo ürünleri: Alüminyum İletici Çelik Güçlendirilmiş (ACSR), Optik Yer Tel (OPGW), kontrol kabloları, tel ipleri, lastik kabloları vb.
İzole edilmiş çekirdekler: Bir bantlama ünitesi ile donatıldığında plastik veya kauçukla yalıtılmış çekirdekleri kablolama ve bağlama kapasitesine sahiptir.
**Merkezi Yapı ve Bileşenler**
Tipik bir tüplü sarmal hat aşağıdaki bölümlerden oluşur:
Ödeme sistemi: Merkezi ödemeler ve tüpün içinde bulunan beşik tipi bobin taşıyıcıları.
Ana birim (Tüp gövdesi): Büyük rulmanlarla desteklenen kaynaklı silindirli bir gövde; yüksek hızda, düşük gürültülü çalışma için dinamik olarak dengelenmiştir.
Yardımcı aygıtlar: Çiftleme döşeme tutucu, uzunluk sayacı ve yağlama sistemi.
Kalkış ve alım: Kapstan, alım birimi ve geçiş mekanizması.
Kontrol sistemi: Modern modeller tipik olarak PLC + HMI kontrolünü kullanır ve adımsız yatırma uzunluğu ayarlama, tel kırıldığında otomatik durma ve sürekli gerilim kontrolü gibi özellikleri sağlar.
İsteğe bağlı konfigürasyonlar: Bağlama cihazı, manyetik toz/isterezi gerilme frenleri.
**Teknik Özellikleri ve Avantajları**
Yüksek hız ve yüksek verimlilik: Tüplü yapı, yüksek dönme hızlarını (daha küçük modeller için 1500 rpm'den fazla) destekleyerek mükemmel sertlik sunar.Hızlı hat hızları ve yüksek üretim kapasitesi ile sonuçlanır.
Hassaslık ve istikrar: Tam rulman desteği ve büyük çaplı boru tasarımı, sorunsuz çalışmayı, tek tip döşeme uzunluğunu ve yüksek ürün kalitesini sağlar.
Güvenlik: Kapalı kablo kırılma tespiti, pnevmatik frenleme ve koruyucu koruma sistemleri ile donatılmıştır.
| Tek tel çapı |
Ø 1.3 mm- Ø 5.0 mm Cu için
Al için 1.7 mm- 5.0 mm
Ø 1.0mm- Ø 5.0mm ST için
|
| En fazla kanat çapı |
Ø 15 mm en fazla |
| İskele atış aralığı |
50 -230mm (Touch ekranında adımsız ayarlanabilir) |
| Kafesin en yüksek dönüş hızı |
450 r/min ((Gerçek üretim hızı) |
| Doğrusal hız aralığı |
22.5-103.5m/min |
| Kapstan tekerleğinin çapı |
Ø 1000+ Ø 1000mm |
| Kafes içindeki ödeme bobini boyutu |
PND630 |
| Alıcı bobin boyutu |
PN800-PN1600 |
| Merkezi ödeme bobin boyutu |
PND630 |
| Ana motor gücü |
45KW |
| Capstan motor gücü |
22KW |
| Alım motor gücü |
5.5KW |
Hareket yönü:Sağ el makine, yani, cihaz işletim yüzü, sol ödeme ve sağ alma
Renk
Döner parça:RAL1028 dışındaki turuncu
Aygıt ana gövde: RAL5015 gökyüzü mavi
Alt çerçeve kısmı: RAL9017 dış siyah
Kontrol dolabı: RAL7032
