Hat Hızınızı Artırın: Güvenilir 500-630 Manyetik Ödeme Çözümü

Hat Hızınızı Artırın: Güvenilir 500-630 Manyetik Ödeme Çözümü

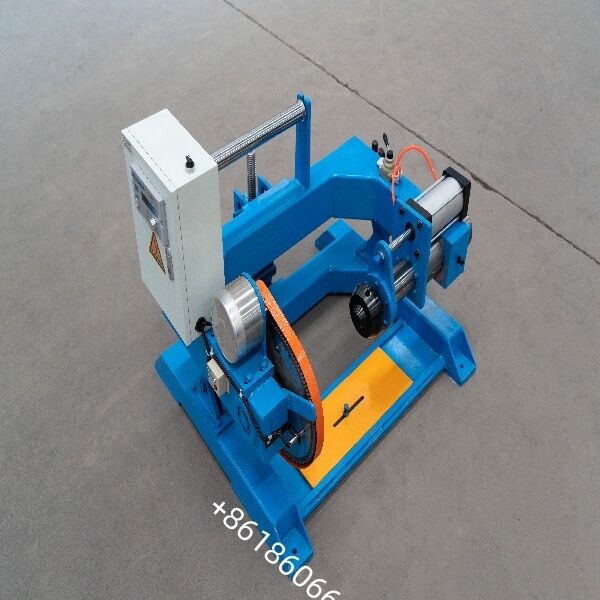

"Manyetik Ödeme 500-630", çapı Φ500 mm'den Φ630 mm'ye kadar olan makaralar için tasarlanmış, manyetik toz veya manyetik bağlantı freni kullanan bir ödeme standını ifade eder. Sabit gerilim kontrolü sağlamak ve kablonun dolaşmasını veya gevşemesini önlemek için genellikle boru bükme makineleri ve ekstrüzyon hatları gibi ekipmanların yukarı akış ödeme aşamasında kullanılır.

**Temel Terimlerin Dağılımı**

**Manyetik Kazanç:**

Ayarlanabilir, yumuşak pasif gerilim sağlamak ve ataletten kaynaklanan tel dolaşmalarını önlemek için manyetik toz freni veya manyetik kaplin kullanan bir ödeme standı.

**500-630:**

Uygulanabilir makara çapı aralığını, özellikle PN500–PN630'u belirtir (flanş dış çapı yaklaşık 500–630 mm); bazı modeller Φ400–630 mm'lik ayarlanabilir aralığı destekler.

**Ortak Teknik Özellikler (Tipik Yapılandırma)**

**Gerginlik Kontrolü:**

Manyetik toz frenleme veya histerezis bağlantısı; gerginlik bir kontrolör aracılığıyla kademesiz olarak ayarlanabilir (ortak konfigürasyonlar 5 kg veya 10 kg'lık manyetik toz ünitelerini içerir).

**Yapısal Tasarım:**

Çift uçlu kenetlemeli milsiz tip veya tek/çift istasyonlu sabit tip; Pnömatik sıkıştırma ve elektrikli kaldırma/indirme özelliklerine sahiptir.

**Yük Kapasitesi:**

Maksimum yük yaklaşık 600–1.500 kg'dır (belirli modele ve makara boyutuna bağlı olarak).

**Geçerli Tel Çapı:**

Tipik olarak φ0,3–5,0 mm (bakır, alüminyum, alaşımlı teller vb.); proses gereksinimlerine göre özelleştirilebilir.

**Hat Hızı:**

Pasif modeller yakl. 200 m/dak; Motorlarla donatılmış aktif modeller, ana üretim hattıyla senkronize hız kontrolüne olanak tanır.

**Yardımcı Fonksiyonlar:**

Dokunmatik ekran ve PLC üzerinden kablo kopması algılama/otomatik durdurma, üst ve alt limit koruması ve gerginlik ayarı/sistem bağlantısı.

1. Boru Bükme Makinalarında
Rol: Merkezi ödeme + Çok kafalı ön ödeme gerilim kaynağı
Merkezi Ödeme
Merkezi tek bir kabloyu (çelik çekirdek, bakır çekirdek, optik fiber vb.) boru şeklindeki gövdenin iç kısmına besler.
Manyetik parçacık frenlemesi, geri büküm özelliği ile sabit gerilim sağlar; Boru şeklindeki gövdenin yüksek hızlı dönüşüyle ​​birleştiğinde bu, merkezi telin merkezkaç kuvveti nedeniyle gevşemesini veya incelmesini önler.
Çok kafalı Ödeme
Bağımsız manyetik parçacık ödeme standları, ana büküm makinesinin giriş bölümünde birden fazla tekli kablo için yapılandırılmıştır.
Her bir telin gerilimi bağımsız olarak ayarlanabilir; bu da teller arasında tutarlı bir gerilim, tekdüze bir tel aralığı ve son ürünün mükemmel yuvarlaklığını garanti eder.

Anahtar İşlevler:
Merkezi telin "dolaşmasını" veya "gevşemesini" önler.
Tel kopma oranlarını azaltır; 1000 RPM'yi aşan yüksek hızlı çalışmayı destekler.
İç gerilimi ve bükümden sonra geri esnemeyi en aza indirir.

2. Ekstrüzyon Hatlarında
Rolü: Yalıtım/kılıf üretimi için ön uç gerilim stabilizatörü
Yalıtılmış çekirdekler veya iletkenler ekstrudere girmeden önce ödeme aşamasında kullanılır.
Manyetik parçacık frenlemesi, makara ataletini etkisiz hale getirerek telin ekstrüzyon başlığına sabit bir gerilimle girmesini sağlar ve böylece aşağıdakileri önler:
Yalıtım katmanının eksantrikliği.
Düzensiz duvar kalınlığı.
"Bambu" desenleri veya çatlama işaretleri gibi yüzey kusurları.

Anahtar İşlevler:
Ekstrüzyona tabi tutulan dış çapta tutarlılık sağlar.
Başlatma-durdurma döngüleri sırasında tel birikimini veya incelmeyi azaltır.

3. Sert Tellerde / Gezegensel Tellerde
Görevi: Ön ödeme ve yardımcı ödeme ünitesi
Tek telden oluşan birden fazla makarayı büküm kafesine sorunsuz bir şekilde beslemek için ön ödeme standı görevi görür.
Büyük kesitli iletkenlerin (örn. ACSR, büyük kalibreli kablolar) düşük hızlarda bükülmesi sırasında yumuşak, darbesiz bir gerilim sağlar ve yumuşak alüminyum veya bakır iletkenleri gerilme nedeniyle deformasyona karşı korur. Anahtar İşlevler:
Büyük kalibreli, çok telli esnek iletkenlere uygundur.
Başlatma/durdurma ve gerginlik takibini ana makineyle senkronize eder.

4. Tel Çekme Makinalarında
Rolü: Kaba veya ara çekme öncesinde ödeme tamponlaması
Kaba veya ara çekme aşamalarından önce büyük makaralardan (Φ500–630mm) ham maddeyi öder.
Manyetik parçacık frenlemesi makara ataletini emerek telin taşmasını ("kaçak") ve kırılmayı önler.
Anahtar İşlevler:
Kalıpları korur ve çekme kalıbının ömrünü uzatır.
Çizim hızının stabilitesini artırır.

5. Demetleme Makinalarında
Görevi: Esnek iletkenler için hassas gerilim kontrolü
Demetleme/büküm sırasında ince, esnek bakır, kalaylı veya alaşımlı tellerin ödenmesi için kullanılır.
Düşük gerilim modu, ince tellerin gerilmesini veya kırılmasını önler; ultra ince kablolar, tıbbi sınıf kablolar ve elektronik kablolar için uygundur.
Anahtar İşlevler:
İnce teller için uygundur (φ0,03–φ1,0mm).
Demet halindeki telin yuvarlaklığını ve esnekliğini artırır.

6. Bantlama / Ciltleme Makinalarında
Rol: Sabit gerilimli bant veya tel kaynağı
Mika bant, polyester bant ve dokuma olmayan kumaş gibi malzemeler için stabil çözme gerilimi sağlar.
Bandın kırışmasını, üst üste binmesini veya gevşemesini önler; Yalıtım veya koruyucu katmanların kalitesini garanti eder.
Anahtar İşlevler:
Hava kabarcığı olmadan düzgün bantlama sağlar.
Ana makineyle senkronize olur; Otomatik gerginlik telafisi.

7. Sarma / Sarma Hatlarında
Rol: Hassas gerginlik ödeme ünitesi
Geri sarma, inceleme ve inkjet markalama gibi işlemlerde ödeme ünitesi olarak görev yapar.
Geri sarma işlemi sırasında telin bükülmemesini veya deforme olmamasını sağlar.
Anahtar İşlevler:
Bitmiş kabloların ve yarı mamul iletkenlerin hassas şekilde geri sarılması için uygundur.
Sarma ünitesiyle eşleşen kapalı devre gerilimini korur.
