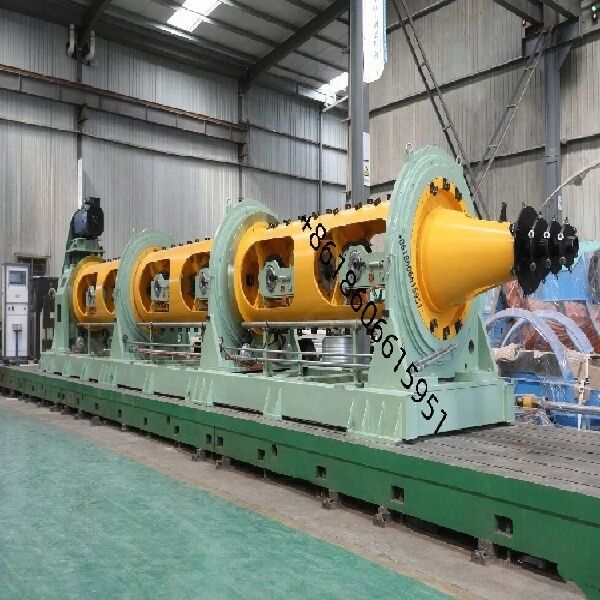

Tüp Şekilli Büküm Makinesi Çelik Tel Halat Büküm Makinesi Halat Kapatıcı

Tubular Stranding Makine Çelik Tel İpi Dönüştürme Makine İpi Kapatıcı

Spesifikasyon
Yüksek Hızlı Tüpürsel Çaplama Makinesi, çelik tellerin, bakır tellerin, alüminyum tellerin ve çeşitli kablo iletkenlerinin çaplanması için tasarlanmıştır. Çelik tel iplerinin üretiminde yaygın olarak kullanılır,Güç kabloları, kontrol kabloları, iletişim kabloları ve özel kablolar.
Yüksek dönme hızı, istikrarlı çalışma, düşük titreşim ve hassas ipleme performansı ile makine mükemmel ürün kalitesini ve yüksek üretim verimliliğini sağlar.Güçlü tüp yapısı, gelişmiş aktarım sistemi ve güvenilir elektrik kontrolleri, sürekli endüstriyel üretim için uygun hale getiriyor.
Makine, tel çapına, iplik yapısına, makara boyutuna ve üretim gereksinimlerine göre özelleştirilebilir.

Ana teknik parametreler

6Bobinler kafesleri

• Ödeme bobini özellikleri: PND630mm
• Kafesin en yüksek dönüş hızı: 700 rpm
• Ana motor gücü: 55 kW (AC)
• Beşik germe yöntemi: Histeriz germe; çevrimiçi ayarlanabilir
• Bobin yükleme/atma: Pnömatik serbest bırakma/kaplama; çift silindirli birbirine kilitlenme karşıtlıklı mekanizma
• Kablo kırılma koruması: Temas tabanlı sensör
• Kafes desteği yöntemi: İki set rulman koruması (3+3 yapılandırması)
• rulman koruması yağlama: Yağ banyosu/dolaşım yağlama; yüksek sıcaklık izleme; otomatik kapatma koruması
• Kafes iplikleme: Dış iplikleme; uygun giriş
• Kablo rehber deliği malzemesi: Tungsten karbid döşeme
• Kafesli tahrik yöntemi: Arka tahrik; dikey montaj
• Frenleme yöntemi: Pnömatik disk fren
• Kablo kesimi durdurma yöntemi: Temas tabanlı tetikleyici (alt çubuğu)
• Beşik rulonunun işlenmesi: Pnömatik sıkıştırma / serbest bırakma; çift silindirli birbirine kilitlenmiş geriye karşı; kullanıcı tarafından sağlanan vinçle rulon yükleme / boşaltma
• Beşik ödemesi gerginliği: Histeriz gerginliği; dokunmatik ekranla ayarlanan ve çevrimiçi olarak ayarlanabilen gerginlik değerleri
• Ödeme çerçevesi: Entegre kaynaklı yapı; yüksek işleme hassasiyeti; yüksek mekanik dayanıklılık; dayanıklı ve deformasyon karşıtı
• Kafes desteği yapısı: Üç bölümlü (2+2+2) bütünlü boru desteği; orta ve çıkış uçlarını destekleyen üç dizi büyük rulman; kenarlı bağlantılar
• Yağlama yöntemi: Dolaşımlı yağla bağımsız bir yağ pompası; hem yağlama hem de soğutma işlevlerini sağlar
• Büyük rulmanlar için yüksek sıcaklık izleme; HMI bildirimi ile otomatik kapatma
• Frenleme yöntemi: Düz pnevmatik disk fren sistemi; yavaş durmaları, hızlı durmaları gerçekleştirmek için servo/VFD motor kontrolörleri, fren dirençleri ve pnevmatik frenleri içeren PLC koordineli çalışması,ve acil duraklamalarSistem senkronizasyonunu sağlar.
• Ana ünite dış kablo yönlendirme özellikleri; Ø17mm kablo rehber delikleri
• Güvenlik koruması: Eksenli kaydırıcı kapı yapısı; pnevmatik açma/kapama; içe eklenen ses emici paneller; güvenlik kilidini içerir (kapı açıldığında makine durur)
• Tel toplama plağı: 6 delikli bir dağıtım plağı ve önceden şekillendirme cihazından oluşan bir dizi

Elektrikli kontrol sistemi

• Güç kaynağı: Üç fazlı, beş tel sistem; 380V (± 10%), 50Hz.
• Makine dağıtılmış bir motor tahrik sistemi kullanır (servo kontrollü değişken frekanslı motorları kullanır).Genel sistem kontrolü, dokunmatik ekran arayüzü ile birleştirilmiş bir PLC tarafından yönetilir.; ana ünite sesli bir alarm sonrası bir gecikme sonrasında çalışmaya başlar.
• Makine aşağıdaki koruma özellikleriyle donatılmıştır:
• VFD hata alarmı.
• Alım/çaplama mekanizması ve güç kaynağı koruması için aşırı yük koruması.
• Düşük hava basıncı koruması.
• Tel kırılma koruması.
• Akıllı bir enerji sayacıyla donatılmış.
• Veri alma için özel Ethernet arayüzü.
• Tedarikçi, makine gövdesi ve elektrikli kumanda dolabı içindeki tüm iç kablolama ve kablolamalardan sorumludur.Müşteri, makine birimleri arasındaki tüm kablolama ve kablolama için sorumludur., makine ile elektrikli kumanda dolabı arasında ve elektrikli kumanda dolabları arasında.
