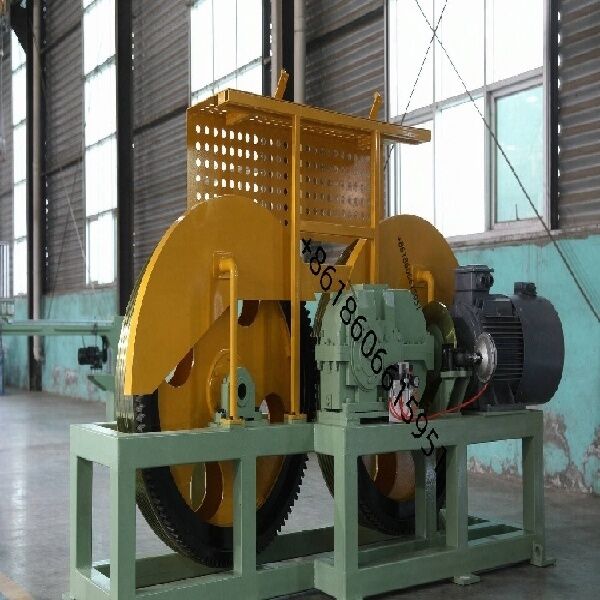

Düşük Gürültülü Boru Çelik Tel Halat Bükme Hattı Frekans Kontrollü Adım Ayarlı

Düşük Gürültülü Boru Çelik Tel Halat Bükme Hattı Frekans Kontrollü Adım Ayarlı

Şartname
Yüksek Hızlı Boru Tipi Bükme Makinesi, çelik teller, bakır teller, alüminyum teller ve çeşitli kablo iletkenlerini bükmek için tasarlanmıştır. Çelik tel halat, enerji kabloları, kontrol kabloları, iletişim kabloları ve özel kabloların üretiminde yaygın olarak kullanılır.
Yüksek dönüş hızı, kararlı çalışma, düşük titreşim ve hassas bükme performansı ile makine mükemmel ürün kalitesi ve yüksek üretim verimliliği sağlar. Sağlam boru yapısı, gelişmiş şanzıman sistemi ve güvenilir elektrikli kontroller, sürekli endüstriyel üretim için uygun olmasını sağlar.
Makine, tel çapı, tel yapısı, makara boyutu ve üretim gereksinimlerine göre özelleştirilebilir.

Ana teknik parametreler

6 makara bükme kafesi

• Besleme makarası şartnamesi: PND630mm
• Maksimum kafes dönüş hızı: 700 rpm
• Ana motor gücü: 55 kW (AC)
• Kafes gerdirme yöntemi: Histerez gerdirme; çevrimiçi ayarlanabilir
• Makarayı yükleme/boşaltma: Pnömatik serbest bırakma/kenetleme; çift silindirli birbirine kenetlenen ters çevirme önleyici mekanizma
• Tel kopma koruması: Temas tabanlı sensör
• Kafes destek yöntemi: İki set yatak yuvası (3+3 konfigürasyon)
• Yatak yuvası yağlaması: Yağ banyosu/dolaşımlı yağlama; yüksek sıcaklık izleme; otomatik kapanma koruması
• Kafes geçirme: Harici geçirme; kullanışlı giriş
• Tel kılavuz deliği malzemesi: Tungsten karbür kalıp
• Kafes tahrik yöntemi: Arka tahrik; dikey kurulum
• Frenleme yöntemi: Pnömatik disk fren
• Tel kopma durdurma yöntemi: Temas tabanlı tetikleyici (alt çubuk)
• Kafes makarası taşıma: Pnömatik kenetleme/serbest bırakma; çift silindirli birbirine kenetlenen ters çevirme önleyici; kullanıcı tarafından sağlanan vinç aracılığıyla makara yükleme/boşaltma
• Kafes besleme gerilimi: Histerez gerdirme; dokunmatik ekran aracılığıyla ayarlanabilen ve çevrimiçi olarak ayarlanabilen gerilim değerleri
• Besleme çerçevesi: Entegre kaynaklı yapı; yüksek işleme hassasiyeti; yüksek mekanik mukavemet; dayanıklı ve deformasyona dayanıklı
• Kafes destek yapısı: Üç bölümlü (2+2+2) entegre boru desteği; orta ve çıkış uçlarını destekleyen üç set büyük yatak; flanşlı bağlantılar
• Yağlama yöntemi: Dolaşımlı yağlı bağımsız yağ pompası; hem yağlama hem de soğutma işlevleri sağlar
• Büyük yataklar için yüksek sıcaklık izleme; HMI bildirimi ile otomatik kapanma
• Frenleme yöntemi: Düz pnömatik disk fren sistemi; yavaş durdurma, hızlı durdurma ve acil durdurma işlemlerini gerçekleştirmek için servo/VFD motor kontrolörleri, fren dirençleri ve pnömatik frenleri içeren PLC koordineli çalışma; sistem senkronizasyonunu sağlar
• Ana ünite harici tel yönlendirme özelliklerine sahiptir; Ø17mm tel kılavuz delikleri
• Güvenlik koruması: Eksenel kayar kapı yapısı; pnömatik açma/kapama; dahili ses emici paneller; güvenlik kilidi içerir (kapı açıldığında makineyi durdurur)
• Tel toplama plakası: 6 delikli dağıtım plakası ve bir ön şekillendirme cihazından oluşan montaj

Elektrik kontrol sistemi

• Güç kaynağı: Üç fazlı, beş telli sistem; 380V (±10%), 50Hz.
• Makine, dağıtılmış motor tahrik sistemi (servo kontrollü değişken frekanslı motorlar kullanarak) kullanır. Her AC servo motor, bir değişken frekans sürücüsü (VFD) tarafından düzenlenir. Genel sistem kontrolü, bir PLC ve dokunmatik ekran arayüzü ile yönetilir; ana ünite, sesli bir alarmdan sonra bir zaman gecikmesinin ardından başlar.
• Makine aşağıdaki koruma özellikleriyle donatılmıştır:
• VFD arıza alarmı.
• Alma/çapraz mekanizma için aşırı yük koruması ve güç kaynağı koruması.
• Düşük hava basıncı koruması.
• Tel kopma koruması.
• Akıllı enerji ölçer ile donatılmıştır.
• Veri toplama için ayrılmış Ethernet arayüzü.
• Tedarikçi, makine gövdesi ve elektrik kontrol kabini içindeki tüm dahili kablolama ve bağlantılardan sorumludur. Müşteri, makine üniteleri arasındaki, makine ile elektrik kontrol kabini arasındaki ve elektrik kontrol kabinleri arasındaki tüm kablolama ve bağlantılardan sorumludur.

Çalışma yönü: Sağ el makinesi, yani cihaza bakarken, sol besleme ve sağ alma

 Renk

• Ekipman ana gövdesi: RAL 6021 Soluk Yeşil (kırışık yüzey)
• Dönen parçalar: RAL 1037 Güneş Sarısı
• Koruması ana gövdesi: RAL 6021 Soluk Yeşil (kırışık yüzey)
• Kayar kapı panelleri: RAL 1037 Güneş Sarısı
• Koruması içi: RAL 1013 İstiridye Beyazı
• Kontrol muhafazası: RAL 7032 Çakıl Grisi
