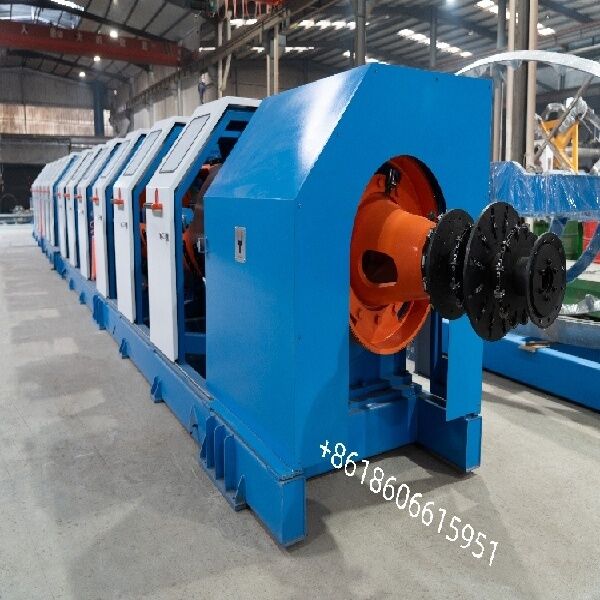

Tubular Stranding & Closing Line. Etro Kimyasal Kablolar, ACSR ve OPGW için MS Serisi.

Tubular Stranding & Closing Line. Etro Kimyasal Kablolar, ACSR ve OPGW için MS Serisi.

1Uygulama

Bu makine çelik çekirdeği alüminyum iplik tel, çelik iplik tel veya iplik tel için uygundur. iplik boru kafesi iki bölümlü entegre üretim süreci, küçük dönüş yarıçapı,rulman desteğinin her iki ucunda, istikrarlı çalışmayı ve uzun hizmet süresini sağlayabilir.

2. Özellik

2.1 Çapraz yatak veya rulo üzerinde dönen boru.

2.2 Değişken geri dönme olasılığı ile torsiyon veya toplam geri dönme işlevinde çalışabilen makine.

2.3 Kablo gerilmesi, dolu ve boş ödeme makinesinden sabit tutulur.

2.4 Her ödeme için tel / iplik kırılma algılayıcı.

2.5 Emniyet kilitleme sistemi ile donatılmış pnevmatik çubuk.

Ne olduğu ve tipik kullanımı

Bir tüplü (tüp) ipleme makinesi, sabit bir çekirdeğin etrafında hassas bir tüp (kafes) döndürerek ACSR ve diğer ipli iletkenleri oluşturur.,Tipik hat kompozisyonu şunları içerir: merkezi ödeme, tüplü kazı kafesleri, montaj ölçeği, sayaç sayacı,çekiş (kapstan)Makinalar genellikle değişken geri dönüş, sabit gerilim ödemesi ve bobin başına kırılma algısı ile hem torsiyon hem de toplam geri dönüş modlarını destekler.

Boyutlandırma ve seçim kılavuzu

ACSR yapısını ve hedefini belirleyin: alüminyum iplik sayısı ve çelik çekirdek telleri, bitmiş OD, gerekli yerleştirme uzunluğu / pitch ve geri dönüş (planetary) veya sıfır geri dönüş gerekiyor mu.

Tek tel kapasitesini eşleştirin: maksimum tek tel çapını / gücünü (örneğin, Al φ1.5?? 5.0 mm, Cu φ1.3?? 4.6 mm, birçok yüksek hızlı köprücükler için çelik φ1.3?? 4.0 mm) ve makinenin ′s max stranded OD'sini (örneğin,Yüksek hızlı modellerde φ15 mm'ye kadar).

Çıkış ve kapstan ayarlayın: üretim hedefinize ve çekim kuvvetinize uygun bir kapstan çapı ve hat hızı seçin (örneğin, yüksek hızlı modellerde hat hızı 20 ∼ 100 m/dakikadır;Büyük ACSR için Ø1200 + Ø1000 mm gibi çift kapstanlar).

Bobin lojistik: Kafes içi bobinler için PN boyutlarını onaylayın ve tesis taşımacılığına uymaya çalışın (örneğin, 400?? 630 sınıfı makinelerinde yaygın olan PN1250?? PN2000; 630/1 + 6 ACSR hatlarında tipik olan PN1600).

Kontrol ve kalite: gerginlik, mesafe ve uzunluk kontrolü ile PLC/HMI planı; gerekirse, satır içi OD/geometri ve eksantriklik izleme ekleyin

PN1600 son şaftı alımı.

Üretimi için idealdir:

Kuyruk ve alüminyumdan yuvarlak sıkıştırılmış iplikler
Çember AAC ve sert çekilmiş alüminyum ve bakır telli iplikler
Tek ve çoklu geçişli OPGW yapıları
Sektör kondüktörü
AAAC ve ACSR iplikleri 19 kabloya kadar (bir veya iki geçişte)
Normal, yüksek ve ekstra yüksek dayanıklılıklı tellerle çelik iplikler
Esnek ip yapıları için esnek iplerin yerleştirilmesi
Çelik tellerle optik çekirdek elemanlarının zırhlandırılması
İzole edilmiş çekirdeklerin yerleştirilmesi

Özellikleri:
1. makineler, frekans kontrolü üç fazlı motorlar tarafından çalıştırılır, bu motorlar, sarmal rotora ayrı tahrik sağlar.Bu amaçla artık dişli ve şanzıman gerekmediği anlamına gelen çekme ve alım sistemleri.
2Dijital kontrol teknolojisi, kontrol masasından sonsuza kadar değişken düzme uzunluğunu ayarlamayı sağlar.
3. hızlar makinenin çalışması sırasında kontrol masası pozisyonundan sonsuza kadar değişebilir.
4Programlanabilir denetleyiciler aracılığıyla dokunmatik ekran kontrolü, tamamen otomatik süreç kontrolü ve çalışmasını, makine izlemesini, program yönetimini, veri kaydını ve depolamasını sağlar.Hizmet fonksiyonları ve bakım.
5Hız ve açı senkronizasyonu, tork ve çekiş kontrolü.
6Elektrik arızası durumunda da dahil olmak üzere, kontrol edilen makine frenleme ile her zaman sağlanan ürünle ilgili tüm kalite parametrelerinin bakımı (AC tahrik versiyonları).
