Mühendislik ve Destek 630/6+12+18 Yüksek Hızlı Gezegen Sızdırma Makinesi

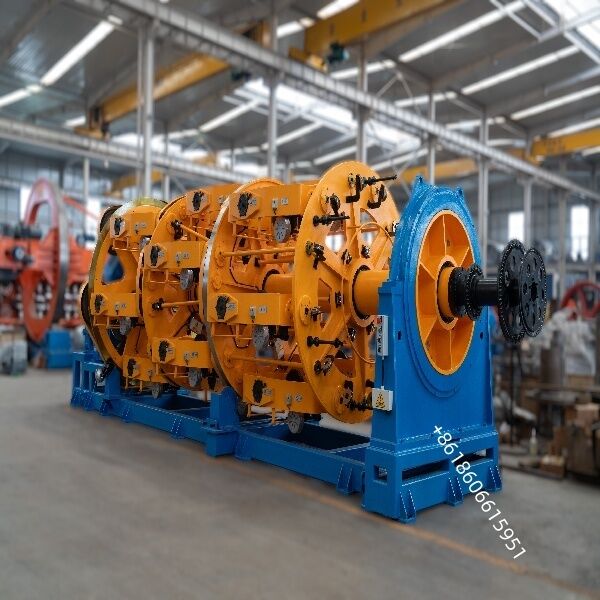

Mühendislik ve Destek 630/6+12+18 Yüksek Hızlı Planet Büküm Makinesi

Yüksek Hızlı Planet Büküm Makinesi, kontrol, güç ve veri kabloları gibi çok çekirdekli kabloların yüksek hacimli üretimi için tasarlanmıştır. Şarj istasyonları, fotovoltaik ve robotik gibi yoğun, yüksek kaliteli büküm gerektiren uygulamalar için önemli bir makinedir.

Çalışma Prensibi ve Temel Özellikler

Planet Kafes Hareketi: Birden fazla makara, dönen bir planet kafese monte edilir. Kafes merkezi bir eksen etrafında dönerken, her makara kendi ekseni etrafında eş zamanlı olarak döner ve telleri birbirine büker. Bu "güneş ve gezegen" dişli sistemi, yuvarlak, kompakt ve eş merkezli kablo çekirdekleri üretmek için geri bükme (back-twisting) için yapılandırılabilir.

Yüksek Hız ve Üretkenlik:

Modern makineler, kaliteyi korurken çıktıyı önemli ölçüde artıran yüksek dönüş ve hat hızları için tasarlanmıştır.

Tekdüze Gerginlik Kontrolü:

Sabit büküm uzunluğunu sağlamak ve iletken ovalleşmesini veya yüzey kusurlarını önlemek için PLC'ler tarafından yönetilen bireysel gerginlik sistemleri (manyetik frenler, histerezis veya dansçı kolları) ile donatılmıştır.

Çok Yönlü Konfigürasyonlar:

Geniş bir tel çapı ve nihai kablo boyutları yelpazesini karşılamak için farklı makara kapasitelerine (6, 12, 18, 24, 30) sahip çeşitli boyutlarda (örneğin, 315, 400, 500, 630) mevcuttur.

Entegre Hat Bileşenleri: Tam bir üretim hattı tipik olarak şunları içerir:

Merkezi veya yan besleme standları

Geri bükmeli planet büküm kafesi

Kalıp tutucu ve ön bükme cihazı

Bantlama/zırhlama kafaları

Kapak ve çekme ünitesi

Gezici sisteme sahip sarıcı

HMI'li elektrik kontrol kabini

Tipik Uygulamalar

Kontrol ve Güç Kabloları: Yoğun büküm gerektiren robotik, otomasyon ve endüstriyel kontrol kabloları için.

Yeni Enerji Kabloları: Elektrikli araç şarj istasyonları, fotovoltaik (PV) kabloları ve rüzgar türbini kabloları için yaygın olarak kullanılır.

Veri ve İletişim Kabloları: Bina içi kablolar ve kompozit optik-elektrik kabloları için uygundur.

Özel Kablolar: Kalite ve tutarlılığın kritik olduğu yüksek esnek kablolar, asansör kabloları ve tıbbi kablolar için.

Mühendislik ve Destek Odak Noktası

Süreç ve Hat Yerleşimi: İletken boyutu, büküm uzunluğu ve hat hızının belirlenmesi. Temeller, güç (tipik olarak 3×380V, 50Hz) ve güvenlik boşlukları için GA çizimleri sağlanması.

Devreye Alma ve Eğitim: Yerinde kurulum, iplik geçirme ve çalıştırma. Operatörlere işletme, gerginlik ayarı ve temel sorun giderme konularında eğitim verilmesi.

Uzaktan ve Saha Desteği: Telefon veya video aracılığıyla uzaktan sorun giderme. Rulmanlar, kayışlar ve sensörler gibi yedek parçaların tedarik edilmesi. Büyük arızalar veya yükseltmeler için yerinde servis sağlanması.

Bakım ve Optimizasyon: Önleyici bakım programlarının geliştirilmesi ve kontrol sistemi yükseltmeleri veya Endüstri 4.0 için veri entegrasyonu konusunda tavsiye verilmesi.

Mühendislik İpuçları

Kafesi Dengeleyin: Yüksek hızlarda titreşimi ve rulman aşınmasını en aza indirmek için makara yüklemesinin dengeli olduğundan emin olun.

Sağlam Gerginlik Kontrolü: Yüksek kaliteli, kalibre edilmiş gerginlik sistemleri kullanın. İnce bükülmüş iletkenler için daha iyi sonuçlar için kapalı döngü manyetik veya servo gerginlik düşünün.

Temel ve Hizalama: Rijit bir temel çok önemlidir. Titreşimi önlemek ve bileşen ömrünü uzatmak için kafesin, kapak ünitesinin ve sarıcının hassas hizalanması esastır.

Simülasyondan Yararlanın: Özel veya yüksek hızlı tasarımlar için, yükleri modellemek, tahrik sistemini optimize etmek ve deneme yanılmayı azaltmak için çoklu gövde dinamiği yazılımı (RecurDyn gibi) kullanın
