Gezegensel Büküm Makinesi yüksek performanslı güç iletimi
, Gezegensel Büküm Makinesi geometri tasarımı
, Gezegensel Büküm Makinesi endüstriyel güç iletimi
Kullanım: |
karaya oturma |
Renk: |
Özelleştirilmiş |
Başvuru: |
Kablo Yapım Endüstrisi |
İsim: |
Planet bükme makinesi |
Gerilim: |
380 voltaj veya diğerleri |
Tel malzemesi: |
Çelik Tel, iletken veya yalıtımlı tel |
Garanti: |
12 Ay |
İşlev: |
kontrol kablosu, güç kablosu |
Büküm Aralığı: |
adımsız |
Bantlama kafası: |
500 |
Bükülü kafes motor gücü (kw): |
45 |
Rulman: |
NSK/SKF |

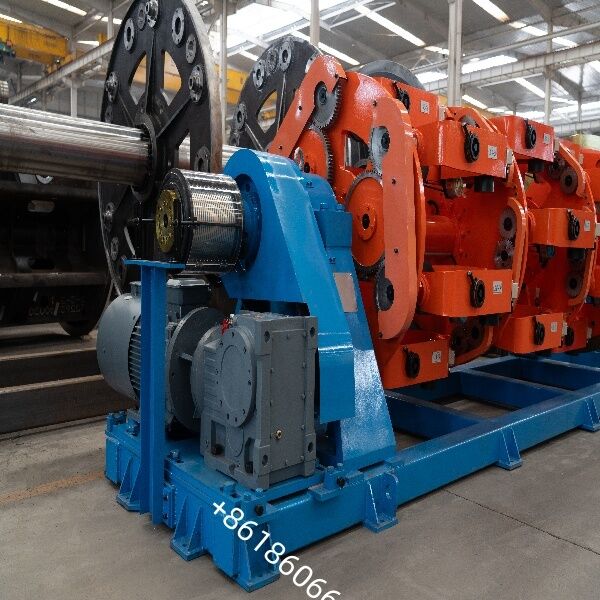

Gezegensel Büküm Makinesi: Geometrinin Yüksek Performanslı Güç İletimiyle Buluştuğu Yer
Çekirdek Yapısı ve Çalışma Prensibi
Ödeme Sistemi: Merkezi bir ödeme standı ve birden fazla gezegensel beşikten oluşur; bunlar kablo makaralarını destekler ve hassas geri büküm elde etmek için bir dişli mekanizması kullanırken büküm kafesi ile birlikte döner.
Ana Halat Kafesi: Kalın duvarlı dikişsiz çelik boru kullanılarak inşa edilmiş ve büyük ölçekli rulmanlarla desteklenerek yüksek sağlamlık ve düzgün çalışma sağlanmıştır; belirli modeller modüler tandem konfigürasyonlarını destekler.
Kontrol Sistemi: Modern üniteler, kademesiz uzunluk ayarı ve gerginlik senkronizasyonunu mümkün kılmak için tipik olarak değişken frekanslı sürücü (VFD) motorlarla birleştirilmiş PLC ve dokunmatik ekran kontrollerini kullanır.
Anahtar Uygulama Alanları
Enerji Nakil Kabloları: Yüksek/orta gerilim güç kabloları, Alüminyum İletkenli Çelik Takviyeli (ACSR) kablolar ve geniş kesitli Milliken iletkenlerinin üretimi.
Veri ve İletişim Kabloları: Sinyal bütünlüğünü sağlamak ve karışmayı en aza indirmek için Ethernet, USB 3.1+ ve QSFP gibi yüksek hızlı veri kablolarının üretimi.
Özel ve Yeni Enerji Kabloları: Tıbbi alet kabloları, robotik çekme zinciri kabloları, otomotiv kablo demetleri ve EV şarj istasyonlarına yönelik yüksek akım kabloları için uygundur.
Temel Ekipman Avantajları
%100 Geri Bükme Süreci: Artık torku etkili bir şekilde ortadan kaldırır ve tel deformasyonunu önler, böylece bitmiş ürünün esnekliğini ve hizmet ömrünü önemli ölçüde artırır.
Karmaşık Yapılara Uyarlanabilirlik: Yüksek çekirdek sayılarını, şekilli iletkenleri ve kompozit koruma yapılarını işleyebilir, sıkı büküm katmanları ve üstün yuvarlaklık sağlar.
Verimli Entegre Üretim: Bantlama ve örgüleme gibi süreçlerin hat içi entegrasyonuna olanak tanır, yarı mamul ürünlerin işlenmesini azaltır ve genel üretim verimliliğini artırır.
| Giriş teli çapı |
Bakır Ø 1,5-Ø 5,0mm
Alüminyum Ø 1,7-Ø 5,0mm
Yalıtımlı tel Ø1,5-Ø6,0mm
|
| Maksimum büküm OD |
Ø45mm |
| Maksimum dönüş hızı |
99 dev/dak |
| Büküm adımı (PLC'de ayarlanır) |
50 ~500mm (Kademesiz ayarlanabilir) |
| Maksimum doğrusal hız |
31 m/dak |
| Ana kafes motor gücü |
6B: 30KW (AC)
12B: 37KW(AC)
18B: 45KW(AC)
|
| Bantlama makinesi dönüş hızı |
600 dev/dak |
| Bant sesi |
0-200 Kademesiz ayar |
| Bantlama makinesi motor gücü |
7,5 kW (AC) |
| Büküm kafesindeki ödeme makarası boyutu |
PND500 |
| Çift ırgat tekerlek çapı |
Ø1600mm |
| Kapstan motor gücü |
45KW(AC) |
| Merkezi ödeme makarası boyutu |
PND500-PND630 |
| Sarma makarası boyutu |
PN1000-PN2000 |
| Alma motor gücü |
5.5KW(AC) |
| Makine merkezi yüksek |
1000mm |
Elektrik kontrol sistemi:
Elektrik kontrol kısmı güç kabini, çalışma kabini, dokunmatik ekran vb.'den oluşur ve her ünitede ilgili kontrol düğmeleri bulunur.
Elektrik kabini, iyi mekanik özelliklere ve toz geçirmezlik performansına sahip olacak şekilde tasarlanmıştır ve uygun miktarda cebri havalandırma fanıyla donatılmıştır.
Güç kaynağı: 3 telli 5 fazlı sistem, 380V (±%10) 50HZ.
Toplam kurulu güç: 230KW
Motor koruma fonksiyonu: Elektrik kontrol devresi, motor hasarını önlemek için faz kaybı, aşırı yük ve aşırı ısınma koruma fonksiyonlarıyla tasarlanmıştır.
Alarm arıza bilgisi dokunmatik ekranda sorgulanabilir ve alarm arızası ve üretim süreci veri depolama fonksiyonlarına sahiptir.
İşletim sistemi: Üretim sürecindeki adım, üretim hızı, mevcut çalışma durumu ve diğer bilgiler gibi çeşitli parametre ayarlarını gerçek zamanlı olarak görüntüleyebilir ve değiştirebilir.
Tüm tahrik motorları enkoderlerle tasarlanmıştır ve enkoder geri beslemesi kapalı çevrim kontrol sisteminde çalışır.
Ünite, PLC birleşik koordinasyon kontrol işlemini benimser. Çalıştırmak için dokunmatik ekranlı HMI'yı kullanır. Basit ve rahat çalışma
Güvenlik koruma sistemi
Ana halat kafesi: Çift taraflı duvar güvenlik ağı (gözenekli plaka malzemesi)
Şanzıman ve diğer parçalar: sac koruyucu kapak
Renk:
Dönen Bileşenler: RAL 1028
Ana Gövde: RAL 5015 (Ftalo Mavi)
Taban Çerçevesi: RAL 9017 (Siyah)
Veya özelleştirilmiş
