Evde > Ürünler > Boru Şekillendirme Makinesi > Tüp Tipi Büküm Makinesi Öngermeli çelik tel Büküm Makinesi 630/1+6

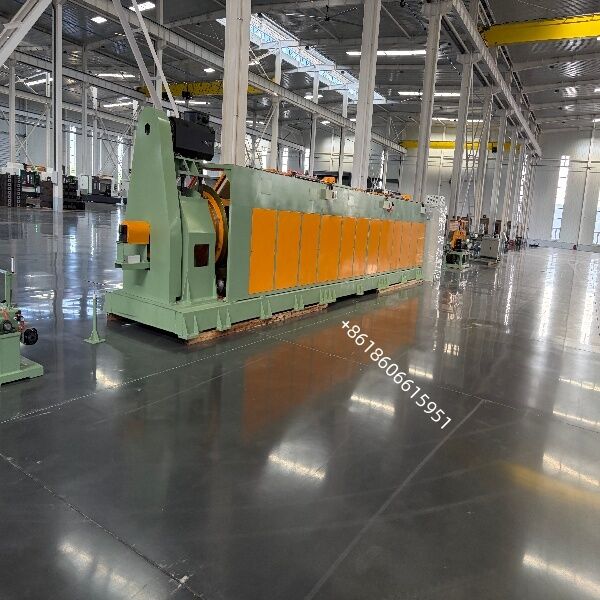

Tüp Tipi Büküm Makinesi Öngermeli çelik tel Büküm Makinesi 630/1+6

Ürün Ayrıntıları

Menşe yeri: Çin

Marka adı: Beyde

Sertifika: CE

Model numarası: 630/1+6

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1 takım

Ambalaj bilgileri: Güvenlik Konteyneri Paketleme

Teslim süresi: 90 gün

Ödeme koşulları: L/C, D/A, D/P, T/T

Yetenek temini: 200 set/yıl

En İyi Fiyatı Bulun
Ürün Ayrıntıları
Vurgulamak:

Çelik tel için Tüp Tipi Büküm Makinesi

,

630/1+6 Büküm Makinesi

,

Öngermeli çelik tel Makinesi

Kullanım:
karaya oturma
isim:
Boru Bükme Makinesi
Başvuru:
çelik, ACSR ve AAAC, Al tel
Tel malzemesi:
Çelik, bakır
En küçük sarma bobini:
PN800
Makine merkezi yüksekliği:
mavi olmayan/siyah/gri/istediğiniz gibi
Merkezi ödeme bobini:
PN400-PN630
Güç:
220/380
Sarma bobini boyutu:
PND800-PND1600
PLC'ler:
SIE/ERKEK
Minimum çıplak tel çapı:
1 mm
Maksimum çıplak tel çapı:
5 mm
Garanti:
12 ay
Kullanım:
karaya oturma
isim:
Boru Bükme Makinesi
Başvuru:
çelik, ACSR ve AAAC, Al tel
Tel malzemesi:
Çelik, bakır
En küçük sarma bobini:
PN800
Makine merkezi yüksekliği:
mavi olmayan/siyah/gri/istediğiniz gibi
Merkezi ödeme bobini:
PN400-PN630
Güç:
220/380
Sarma bobini boyutu:
PND800-PND1600
PLC'ler:
SIE/ERKEK
Minimum çıplak tel çapı:
1 mm
Maksimum çıplak tel çapı:
5 mm
Garanti:
12 ay
Ürün Tanımı

Tüp Tel Çekme Makinesi Ön Gerilmeli Çelik Tel Çekme Makinesi 630/1+6



1x7 ön gerilmeli beton çelik tel (PC tel) ve 1+6 galvanizli / paslanmaz çelik halat üretimi için yüksek hızlı tüp tel çekme makinesi. Altı tel, dönen tüpün içinden beslenir, burulma olmadan merkezi bir tel etrafında bükülür ve geometrik olarak stabil, gerilimi giderilmiş bir tel olarak çıkar - 1200 rpm'ye kadar kafes hızında.



Ürün Genel Bakış

Tüp tel çekme makinesi · Model TG-630/1+6 · 1x7 ön gerilmeli beton çelik tel ve 1+6 halat için

Tüp Tel Çekme Makinesi 630/1+6, ASTM A416 / A779, EN 10138, GB/T 5224 ve ISO 6934-3'e göre ön gerilmeli beton (PC) çelik tel üreticileri için tasarlanmış yüksek hızlı, burulmasız bir tel çekme sistemidir. Dönen tüpün içinde taşınan 630 mm makaralara sarılmış altı dış teli, sabit bir merkezi tel etrafına sararak, gerilimsiz ve ön gerilmeli beton yapımında kullanılan standart 1x7 tel yapısını üretir.

Besleme makaraları, karşıt dönmek yerine tüple birlikte döndüğü için, makine bireysel tellere sıfır ters bükülme uygular. Sonuç, düzgün büküm aralığına, tutarlı çapa, düşük gevşemeye ve betonla mükemmel yapışma performansına sahip bir teldir - çekme ve gerilim gevşeme testlerini geçip geçmediğini belirleyen üç özelliktir.

Tek tel çapı ST için Ø 1.0mm- Ø 5.0mm
Maksimum tel çekme çapı Ø 17mm Maks
Tel çekme aralığı 30 -500mm (Kademesiz ayarlanabilir)
Kafes maksimum dönüş hızı 550 dev/dak (Gerçek üretim hızı)
Doğrusal hız aralığı 20-120m/dak
Kapak tekerleği çapı Ø 1200+ Ø 1200mm
Kafes içindeki besleme makarası boyutu PND630
Alma makarası boyutu PN800-PN1600
Merkez besleme makarası boyutu PND630
Ana motor gücü 55KW
Kapak motor gücü 30KW
Alma motor gücü 5.5KW



Tüp Tipi Büküm Makinesi Öngermeli çelik tel Büküm Makinesi 630/1+6Tüp Tipi Büküm Makinesi Öngermeli çelik tel Büküm Makinesi 630/1+6Tüp Tipi Büküm Makinesi Öngermeli çelik tel Büküm Makinesi 630/1+6





Rulman markası HRB
Düşük voltajlı cihaz markası SCHNEIDER
Pnömatik bileşen markası AIRTAC
Ana tahrik motoru markası (ÇİN İLK)
Alma motoru markası (ÇİN İLK)
PLC SIE/MENS
Dokunmatik ekran SIE/MENS
Cıvata sınıfı ≥8.8 sınıf



Kalite Güvencesi ve Satış Sonrası
Fabrika Kabul Testi (FAT)
Yüksüz çalışma ≥ 2 saat 1200 rpm'de, titreşim ≤ 2.8 mm/s
Büküm aralığı doğruluğu ≤ ±%1 100 m üzerinde
Gerilim kararlılığı ≤ ±%5 8 saat üzerinde
Tel çapı ±0.15 mm içinde, ovalite > %3 yok
ISO 13849-1, Kategori 3'e göre güvenlik devresi testi
Dokümantasyon ve destek
Genel çizim, P&ID, elektrik şeması, terminal listesi
İşletme ve bakım kılavuzu (EN / CN / RU / ES)
OEM kodlu parça listesi, alet listesi, CE beyanı
Yerinde kurulum, devreye alma ve operatör eğitimi
12 ay garanti, stoktan 72 saat yedek parça sevkiyatı
VPN / TeamViewer üzerinden uzaktan teşhis
