Evde > Ürünler > Boru Şekillendirme Makinesi > Tel Halatı ve Endüstriyel Teller Makinesi 1+6 galvanizli çelik tel halat Bükme Makinesi

Tel Halatı ve Endüstriyel Teller Makinesi 1+6 galvanizli çelik tel halat Bükme Makinesi

Ürün Ayrıntıları

Menşe yeri: Çin

Marka adı: Beyde

Sertifika: CE

Model numarası: 630/1+6

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1 takım

Ambalaj bilgileri: Güvenlik Konteyneri Paketleme

Teslim süresi: 90 gün

Ödeme koşulları: L/C, D/A, D/P, T/T

Yetenek temini: 200 set/yıl

En İyi Fiyatı Bulun
Ürün Ayrıntıları
Vurgulamak:

galvanizli çelik tel halat makinesi

,

1+6 tel halat bükme makinesi

,

endüstriyel teller için boru tipi bükme makinesi

Kullanım:
karaya oturma
isim:
Boru Bükme Makinesi
Başvuru:
çelik, ACSR ve AAAC, Al tel
Tel malzemesi:
Çelik, bakır
En küçük sarma bobini:
PN800
Makine merkezi yüksekliği:
mavi olmayan/siyah/gri/istediğiniz gibi
Merkezi ödeme bobini:
PN400-PN630
Güç:
220/380
Sarma bobini boyutu:
PND800-PND1600
PLC'ler:
SIE/ERKEK
Minimum çıplak tel çapı:
1 mm
Maksimum çıplak tel çapı:
5 mm
Garanti:
12 ay
Kullanım:
karaya oturma
isim:
Boru Bükme Makinesi
Başvuru:
çelik, ACSR ve AAAC, Al tel
Tel malzemesi:
Çelik, bakır
En küçük sarma bobini:
PN800
Makine merkezi yüksekliği:
mavi olmayan/siyah/gri/istediğiniz gibi
Merkezi ödeme bobini:
PN400-PN630
Güç:
220/380
Sarma bobini boyutu:
PND800-PND1600
PLC'ler:
SIE/ERKEK
Minimum çıplak tel çapı:
1 mm
Maksimum çıplak tel çapı:
5 mm
Garanti:
12 ay
Ürün Tanımı

Tel ip ve endüstriyel ipler makinesi 1 + 6 galvanizli çelik tel ipleri ipleme makinesi



1×7 önceden gerilen beton çelik iplik (PC iplik) ve 1+6 galvanizli / paslanmaz çelik tel iplerinin üretimi için yüksek hızlı tüplü iplik.Torsiyon olmadan merkezi bir telin etrafında döndürmek, ve geometri açısından istikrarlı, gerginlikten kurtulmuş bir iplik olarak çıkış



Ürün Genel Görünümü

Tüplü tel · Model TG-630/1+6 · 1×7 önceden gerilenmiş beton çelik tel ve 1+6 tel ipi için

Tubular Stranding Machine 630/1+6, ASTM A416 / A779, EN 10138,GB/T 5224 ve ISO 6934-3Döner tüpün içinde taşınan 630 mm'lik bobinlere sarılmış altı dış tel, sabit bir merkezi telin etrafına yerleştirilir.gerilen ve önceden gerilen beton yapılarında kullanılan standart 1×7 iplik yapısı üretimi.

Ödeme bobinleri ters dönüş yerine boruyla dönük olduğundan, makine bireysel tellere sıfır ters bükülme sağlar.tutarlı çap, düşük gevşeme ve betonla mükemmel bağlama performansı üç özellik, bir ipliğin germe ve germe gevşeme testini geçip geçmediğini belirler.

Tek tel çapı Ø 1.0mm- Ø 5.0mm ST için
En fazla kanat çapı Ø 17 mm en fazla
İskele atış aralığı 30 -500mm (Adımsız ayarlanabilir)
Kafesin en yüksek dönüş hızı 550 r/min ((Gerçek üretim hızı)
Doğrusal hız aralığı 20-120m/dakikada
Kapstan tekerleğinin çapı Ø 1200+ Ø 1200mm
Kafes içindeki ödeme bobini boyutu PND630
Alıcı bobin boyutu PN800-PN1600
Merkezi ödeme bobin boyutu PND630
Ana motor gücü 55KW
Capstan motor gücü 30KW
Alım motor gücü 5.5KW

Gerçek tüplü, torsiyonsuz kinematik
Dinamik olarak dengelenmiş bir çelik tüpün içine yerleştirilen altı 630 mm bobin. Kablolar tersine dönmeden ödenir, bu yüzden kalıntı bükülme, bitmiş iplikte "bahar" yok, kablo hasarı yok.



Sertleştirilmiş ve Yerleştirici
Yerleşim mesafesini seçmek için vites değiştirme seti, istek üzerine adımsız varyasyon.



Bireysel Tellerin Gerilmesi
Manyetik tozu veya servokontrollü ödeme gerginliği, tel başına 560 N, 8 saat boyunca ± 5% sürüklenme. gevşek dış tellerin ve çap dalgalanmalarının ortadan kaldırılması.



Tam uzunluklu güvenlik tüpü
Birbiriyle kilitlenmiş erişim kapıları, sıfır hızlı kapı salınımı ve çift kanallı acil duraklama ile sabit bir çelik koruma ile çevrili dönen boru (ISO 13849-1, Kat. 3).



Yüksek Hızlı Kapasite
Kafes hızı 1200 rpm'e kadar (ürün ve dengeye bağlı). Çift rulman desteği, ISO 21940 G6.3 dinamik denge, titreşim ≤ 2.8 mm/s tam hızda.



PLC + HMI Kontrolü
Gerçek zamanlı rpm, yerleştirme alanı, hat hızı, metre sayımı, gerilim ve alarm göstergesi. 50 ürün tarifi, Ethernet / Modbus TCP, MES bağlantısı için isteğe bağlı OPC-UA.

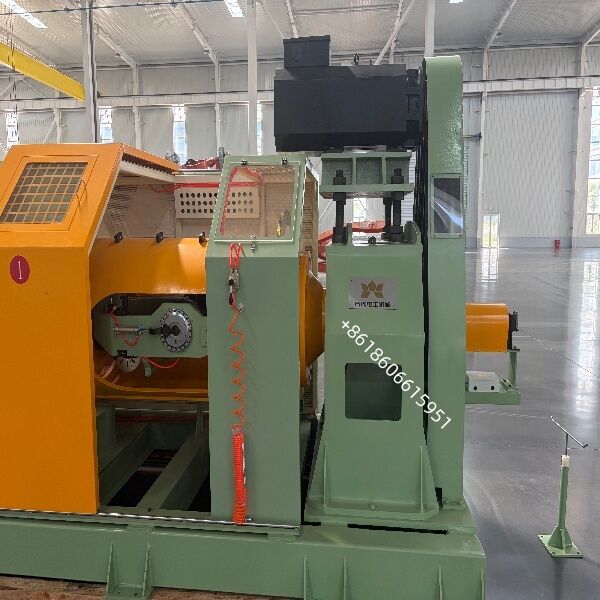

Tel Halatı ve Endüstriyel Teller Makinesi 1+6 galvanizli çelik tel halat Bükme MakinesiTel Halatı ve Endüstriyel Teller Makinesi 1+6 galvanizli çelik tel halat Bükme MakinesiTel Halatı ve Endüstriyel Teller Makinesi 1+6 galvanizli çelik tel halat Bükme Makinesi

Tel Halatı ve Endüstriyel Teller Makinesi 1+6 galvanizli çelik tel halat Bükme Makinesi

Tel Halatı ve Endüstriyel Teller Makinesi 1+6 galvanizli çelik tel halat Bükme MakinesiTel Halatı ve Endüstriyel Teller Makinesi 1+6 galvanizli çelik tel halat Bükme Makinesi

Tel Halatı ve Endüstriyel Teller Makinesi 1+6 galvanizli çelik tel halat Bükme MakinesiTel Halatı ve Endüstriyel Teller Makinesi 1+6 galvanizli çelik tel halat Bükme Makinesi





rulman markası HRB
Düşük voltajlı cihaz markası Şneider
Pnömatik bileşen markası AIRTAC
Ana tahrik motorunun markası (ÇINESLERİN ÜSTÜ)
Alıcı motor markası (ÇINESLERİN ÜSTÜ)
PLC SIE/MENS
Dokunmatik ekran SIE/MENS
Bolt sınıfı ≥8.8 sınıf



Kalite güvencesi ve satış sonrası hizmetler
Fabrika Kabul Sınavı (FAT)
1200 rpm'de yüksüz çalışma süresi ≥ 2 saat, titreşim ≤ 2,8 mm/s
100 m üzerinde yerleştirme mesafesinin doğruluğu ≤ ± 1%
8 saat boyunca gerilim istikrarı ≤ ±5%
Çubuk çapı ±0,15 mm, yumurtacılık yok > 3%
ISO 13849-1'e göre güvenlik devresi testi, 3. kategori
Belgelendirme ve Destek
GA çizimi, P&ID, elektrik şeması, terminal listesi
Kullanım ve bakım kılavuzu (EN / CN / RU / ES)
OEM kodları ile parça listesi, araç listesi, CE bildirimi
Yerel montaj, devreye alma ve operatör eğitimi
12 aylık garanti, yedek parça stoktan 72 saat gönderilir.
VPN / TeamViewer ile uzaktan teşhis



Hareket yönü:

Sağ el makine, yani, cihaz işletim yüzü, sol ödeme ve sağ alma



Rengi:

Ekipmanın ana gövdesi: RAL 6021 Açık Yeşil (kükreşme bitirme)
Döner parçalar: RAL 1037 Güneş Sarısı
Koruyucu ana gövde: RAL 6021 Açık yeşil (kükreşme bitirme)
Kaydırıcı kapı panelleri: RAL 1037 Sun Yellow
Güvenlik içi: RAL 1013 Oyster White
Kontrol kabı: RAL 7032 Pebble Grey
